Você já se perguntou por que os transformadores são classificados em kVA e os motores em kVAr? Aparentemente, são apenas siglas técnicas, mas por trás delas existe um conceito essencial da engenharia elétrica que, se mal interpretado, pode comprometer toda a eficiência e segurança de um sistema. Neste artigo completo, vamos explicar de forma clara e didática o que são kVA e kVAr, como transformá-los e, principalmente, por que cada equipamento elétrico exige uma unidade de medida diferente.

O que é kVA e o que é?

O kVA significa quilovolt-ampere e representa a potência aparente de um sistema elétrico. Em outras palavras, é a soma de toda a energia que circula em um circuito, independentemente de ser efetivamente convertida em trabalho útil ou não. O cálculo básico é simples: multiplica-se a tensão (em volts) pela corrente (em amperes) e divide-se por 1.000 para obter o valor em kVA.

kVA = (Volts x Amperes) / 1.000

A potência aparente é fundamental porque engloba tanto a energia ativa (que realiza trabalho) quanto a reativa (que mantém campos eletromagnéticos). Por isso, transformadores e grandes motores são especificados em kVA, já que precisam suportar toda a energia que circula pelo sistema, não apenas a parte convertida em trabalho.

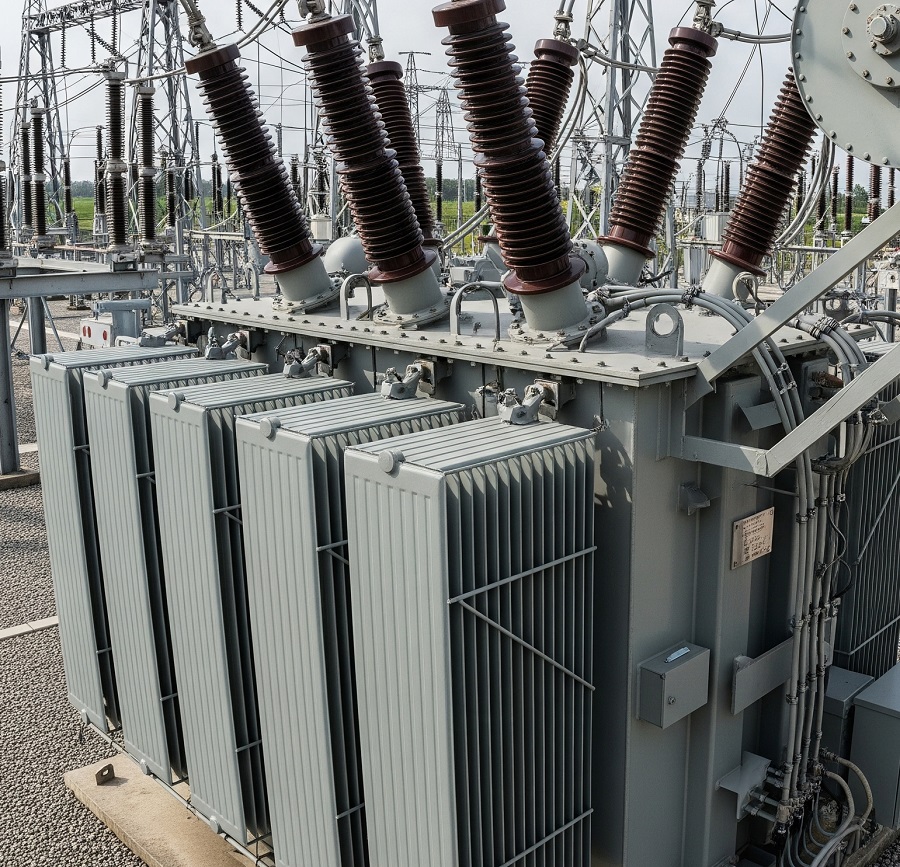

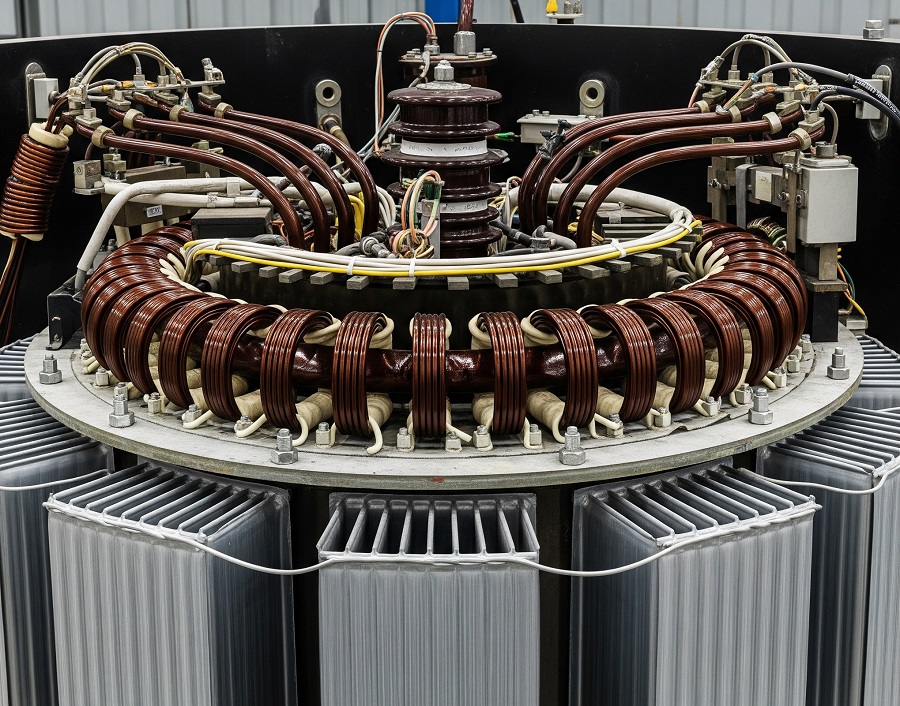

Transformadores

Transformadores são equipamentos projetados para transferir energia entre circuitos, aumentando ou diminuindo a tensão sem alterar a frequência. O dimensionamento em kVA ocorre porque as principais perdas (cobre e ferro) dependem da corrente e da tensão, não do fator de potência. Ou seja, o transformador precisa ser capaz de suportar toda a potência aparente, independentemente da eficiência do sistema ou da quantidade de energia convertida em trabalho útil.

Se fossem especificados em kW, correríamos o risco de sobrecarregar o equipamento em situações de baixo fator de potência, levando a superaquecimento e danos.

O que é kVAr?

O kVAr, ou quilovolt-ampere reativo, mede a potência reativa. Essa energia não é convertida em trabalho útil, mas é indispensável para criar e manter campos magnéticos em motores, transformadores e outros equipamentos indutivos. Sem potência reativa, motores não giram e transformadores não funcionam.

kVAr = componente da potência usada para sustentar campos eletromagnéticos.

A potência reativa é o elo invisível que garante o funcionamento de máquinas elétricas, mesmo sem gerar movimento ou calor diretamente. Ela circula entre a fonte e a carga, indo e voltando, sem ser consumida permanentemente.

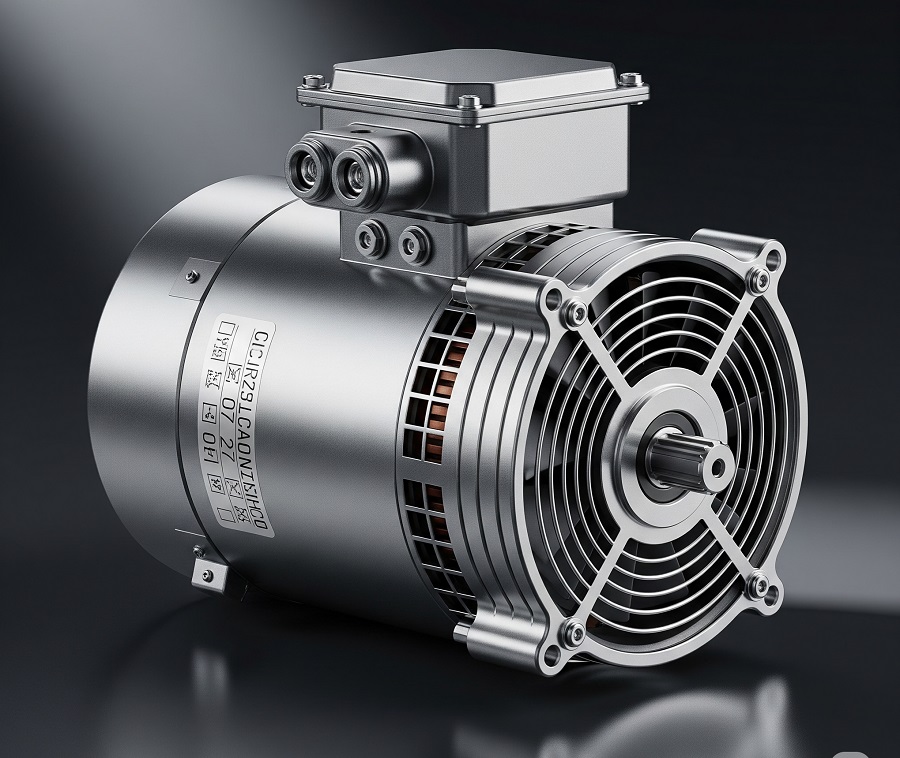

Motores

Motores elétricos necessitam de campos eletromagnéticos para operar – e esses campos são sustentados pela potência reativa. Quanto maior for o motor e sua carga indutiva, maior será a necessidade de energia reativa para manter o campo funcionando adequadamente.

A potência reativa não realiza trabalho, mas é indispensável para o funcionamento adequado dos equipamentos. Por isso, quando se deseja compensar cargas indutivas, como as de motores, trabalha-se com bancos de capacitores e medidas em kVAr.

Ver essa foto no Instagram

Uma publicação compartilhada por LUCAS HENR | ENG ELETRICISTA | PERITO (@engenheiro_lucas)

Como diferenciair potência ativa, aparente e reativa?

Para entender melhor a diferença entre kVA e kVAr, é necessário compreender os três tipos de potência elétrica:

• Potência ativa (kW): é a energia efetivamente convertida em trabalho. Ex: movimentar um motor, acionar uma bomba, iluminar uma lâmpada.
• Potência aparente (kVA): é a combinação da potência ativa e da reativa. Representa toda a energia fornecida a um sistema.
• Potência reativa (kVAr): é a energia que circula entre a fonte e a carga sem ser transformada em trabalho, mas que mantém os campos magnéticos necessários para o funcionamento dos dispositivos.

Esses três componentes são representados em um triângulo retângulo, chamado de triângulo de potência, onde:

kVA² = kW² + kVAr²

Como calcular e converter kVA e kVAr ou kW na prática?

Como vimos, as três potências estão interligadas, e é possível converter uma unidade em outra se conhecermos o fator de potência. Veja como fazer:

Para transformar kVA em kW

kW = kVA × Fator de Potência

Para transformar kW em kVA

kVA = kW / Fator de Potência

Para encontrar o kVAr

kVAr = √(kVA² – kW²)

Essas fórmulas são úteis, por exemplo, ao escolher o tamanho de um gerador ou transformador em função da carga a ser alimentada.

Exemplo 1

Imagine que você tenha uma carga que consome 800 kW com um fator de potência de 0,8. Qual a potência aparente (kVA) necessária para alimentar essa carga?

kVA = 800 / 0,8 = 1000 kVA

Agora, vamos calcular o kVAr necessário:

kVAr = √(1000² – 800²)
kVAr = √(1.000.000 – 640.000)
kVAr = √360.000 = 600 kVAr

Ou seja, você precisa de um transformador de 1000 kVA e considerar que sua instalação está consumindo 600 kVAr de energia reativa.

Exemplo 2

Para dimensionar um transformador com precisão, siga os seguintes passos:

1. Identifique a carga total em kW.
2. Determine o fator de potência médio do sistema.
3. Utilize a fórmula: kVA = kW / FP.
4. Adicione uma margem de segurança (geralmente entre 10% e 20%).
5. Considere se o sistema será monofásico ou trifásico.

Para sistemas trifásicos, a fórmula para encontrar o kVA é:

kVA = (√3 × V × I) / 1000

Onde:

• V é a tensão entre fases (em volts)
• I é a corrente (em amperes)
• √3 é aproximadamente 1,73

Por que entender kVA e kVAr evita prejuízos e garante eficiência?

Dimensionar corretamente transformadores e motores usando kVA e kVAr evita:

• Sobrecarga e queima de equipamentos.
• Perdas energéticas desnecessárias.
• Penalidades por baixo fator de potência.
• Falhas em projetos de expansão ou modernização.

Além disso, permite otimizar custos, garantir segurança e aumentar a vida útil dos sistemas elétricos.

Veja Também: Transformadores: O que são, tipos e aplicações

---

Fontes: Sheneider Eletric, ECCO Soluções.
