Em 2014, um grupo de pesquisadores, liderado pela Universidade Estadual da Carolina do Norte, realizou uma descoberta inovadora ao criar junções de semicondutores através da agrupação de materiais com a espessura de apenas um átomo. Essa técnica permite a transferência de cargas entre materiais, independentemente de suas estruturas cristalinas serem compatíveis ou não. Essa conquista promete reduzir custos de produção de células solares, lasers e LEDs.

Para entender o impacto dessa descoberta, é preciso olhar para o cenário atual, onde os semicondutores deixaram de ser componentes discretos para se tornarem os protagonistas da revolução digital, essenciais para inteligência artificial (IA) e carros autônomos.

Por que as Junções Monoatômicas são o “Pulo do Gato”?

Tradicionalmente, a construção da junção exigia que os dois materiais utilizados na estrutura cristalina fossem compatíveis, o que restringia as opções dos pesquisadores na busca por combinações mais vantajosas. No entanto, ao trabalhar com uma espessura de apenas 1 átomo, essa restrição não se aplica mais, o que abre um número surpreendente de possíveis combinações. Como resultado, essa abordagem pode levar a uma redução de custos e/ou aumento na eficiência dos semicondutores.

O poder da flexibilidade e transparência

Um dos principais obstáculos para a adoção em larga escala de tecnologias fotônicas revolucionárias, como células solares, tem sido o alto custo de fabricação.

Além da facilidade de conexão, os semicondutores 2D oferecem propriedades físicas únicas:

• Flexibilidade Extrema: Diferente dos semicondutores 3D tradicionais (como tijolos), os materiais 2D podem ser dobrados e retornar à forma original, possibilitando celulares dobráveis e telas ultrafinas.
• Transparência e Eficiência: Esses materiais são quase transparentes e possuem um consumo de energia drasticamente menor, o que é vital para a próxima geração de dispositivos.

Desafios na escala atômica: A “Lacuna de Van der Waals”

Apesar do entusiasmo, a indústria enfrenta obstáculos físicos reais. Especialistas no setor indicam que muitos materiais 2D promissores, como o grafeno e a molibdenita, podem enfrentar problemas na miniaturização devido à “lacuna de van der Waals”.

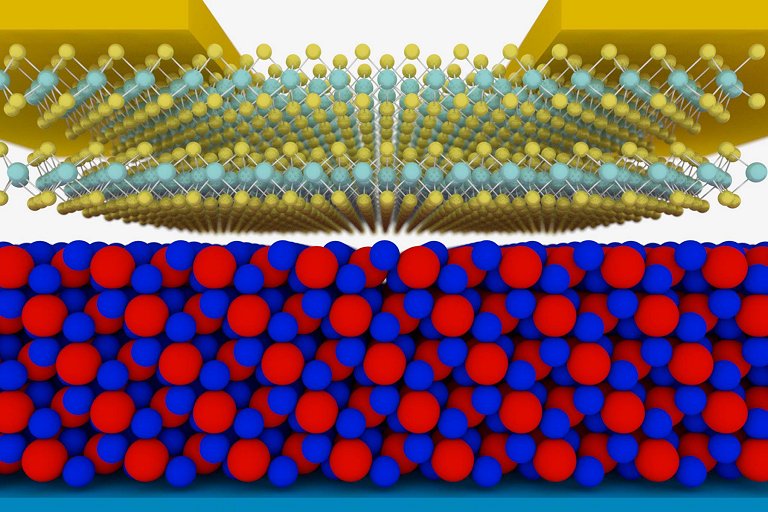

Essa lacuna, um espaço de apenas 0,14 nanômetro entre o semicondutor e a camada isolante, enfraquece o acoplamento capacitivo e pode limitar o desempenho eletrônico. Para superar isso, cientistas propõem o uso de “materiais tipo zíper”, onde as camadas se interligam de forma mais forte, eliminando esse espaço vazio.

Inovações de vanguarda: Os materiais “Janus”

No Brasil, pesquisadores da UFRN e UnB estão atualmente na vanguarda com o estudo de uma nova família de materiais 2D, como o MoWS₂Se₂, chamado de material do tipo Janus. Inspirado no deus romano de duas faces, esse material possui uma estrutura assimétrica com propriedades distintas em cada lado, o que o torna ideal para sensores ultrassensíveis e eletrônicos de alta performance.

Impacto global e sustentabilidade

A importância dos semicondutores é tamanha que empresas como a Nvidia alcançaram valores de mercado superiores a US$ 3,5 trilhões já em 2024. Além do valor econômico, há uma pressão crescente por sustentabilidade, levando a indústria a buscar materiais que minimizem o desperdício e reduzam as emissões de gases de efeito estufa durante a fabricação.

O mercado de trabalho em expansão

O avanço dessas tecnologias gera uma demanda massiva por mão de obra qualificada. Estima-se que a procura por trabalhadores no setor crescerá 33% até 2030, criando oportunidades valiosas para engenheiros de processos e cientistas pesquisadores.

Então, podemos concluir este texto afirmando que a descoberta da Universidade Estadual da Carolina do Norte, somada aos avanços em materiais 2D e ligas Janus, aponta para um futuro onde a energia solar será mais acessível e eficiente. Ao superar os limites físicos do silício tradicional, a tecnologia abre caminho para uma autonomia tecnológica que pode redefinir o equilíbrio geopolítico global.
