Um dos elementos estudados pela Engenharia Civil é a viga baldrame, base da fundação de muitas obras, sendo responsável pela distribuição do peso das construções para o solo. Sua presença nas construções garante a segurança, estabilidade e durabilidade das estruturas.

Neste artigo do Engenharia 360, mergulharemos a fundo nesse assunto, destacando melhor a definição de viga baldrame, o passo a passo para a execução, e a importância em obras de Engenharia. Confira!

Importância da viga baldrame na construção civil

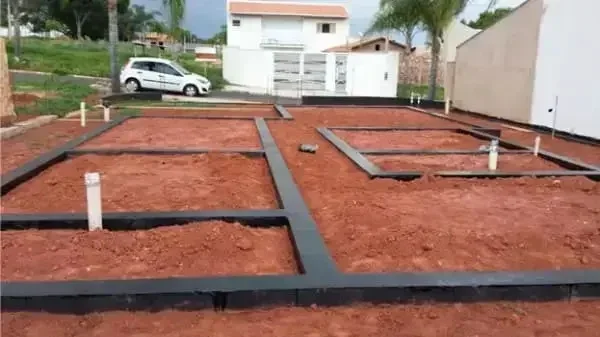

Pense em como se parecem as estruturas que habitamos. Essas grandes e pesadas "caixas" poderiam facilmente afundar no solo sob nossos pés. O que faz evitar isso e outros danos ao longo do tempo são as fundações. Um exemplo é a viga baldrame, estrutura de concreto armado localizada estrategicamente na base de alguns modelos de construções, abaixo de paredes e colunas principais.

A função, portanto, da viga baldrame é distribuir o peso das estruturas para o solo de forma uniforme, desempenhando um papel crítico na prevenção de afundamentos, surgimento de trincas, pontos de umidade e outros problemas nas obras. Além disso, contribui para a redução do consumo de materiais, promovendo uma construção mais eficiente e sustentável.

Tipos de estruturas de viga baldrame

Existem três tipos principais de viga baldrame:

Viga baldrame convencional

Composta por uma viga de concreto armado construída na parte superior do baldrame, é projetada para suportar a carga da construção e distribuí-la uniformemente, ideal para terrenos úmidos ou instáveis.

Viga baldrame invertida

Construída abaixo do nível do solo, é usada em terrenos com alta umidade ou instáveis para aumentar a estabilidade da estrutura.

Viga baldrame protendida

Com alta capacidade de carga, reforçada com cabos de aço protendidos, é usada em construções de grande porte que exigem resistência extra.

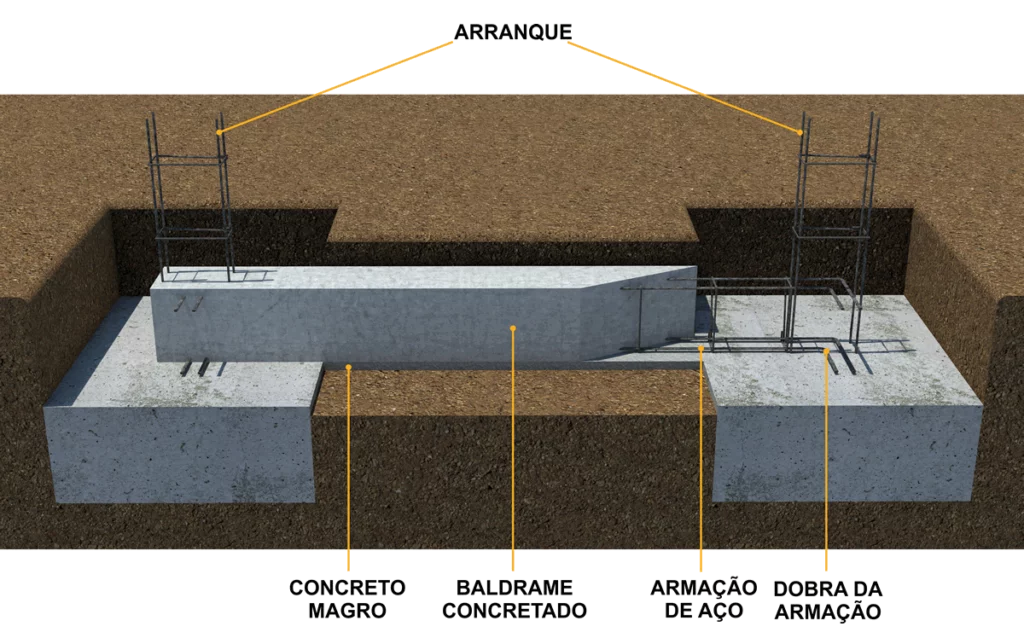

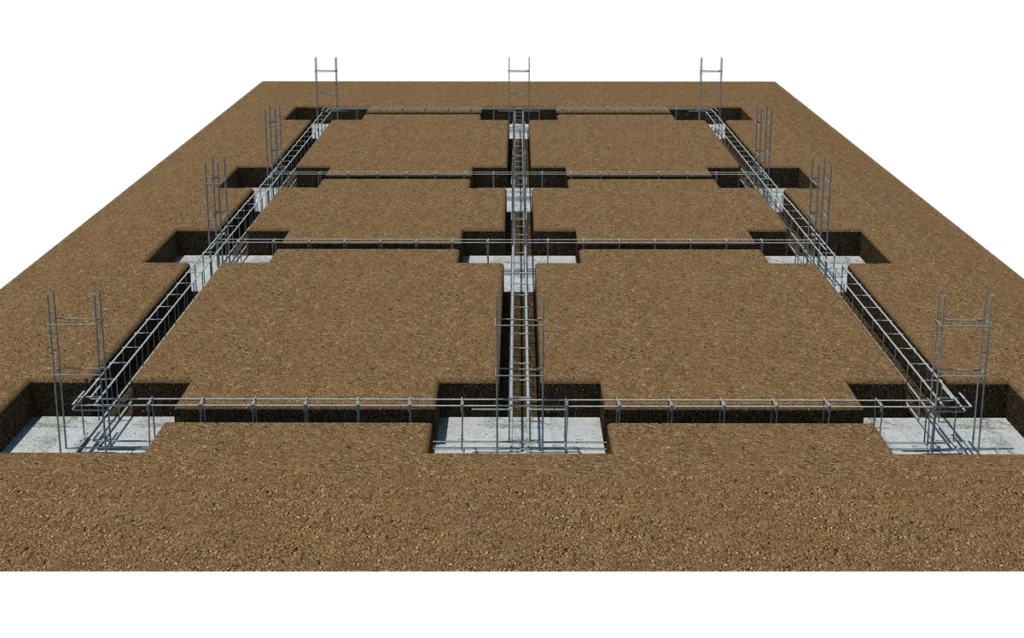

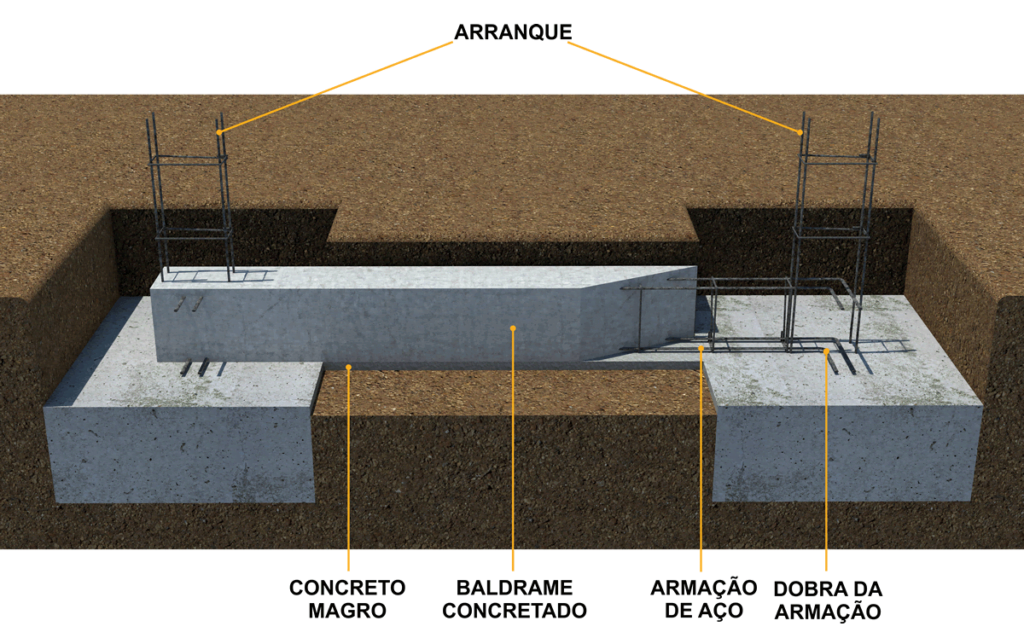

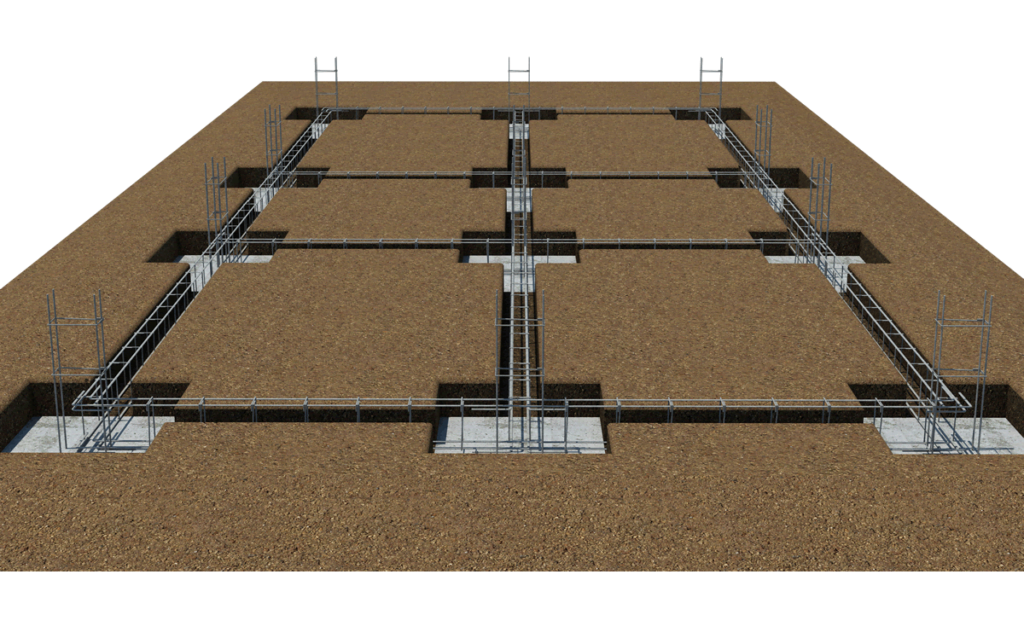

Passo a passo de construção de viga baldrame

Etapa 1: Preparação do terreno

• Nivelamento e limpeza do terreno.
• Determinação das dimensões do baldrame e escavação da vala.
• Abertura de valas, seguindo o traçado da planta baixa.

Observação: As valas devem ser maiores que a viga baldrame, com um espaço mínimo de 10 cm de cada lado.

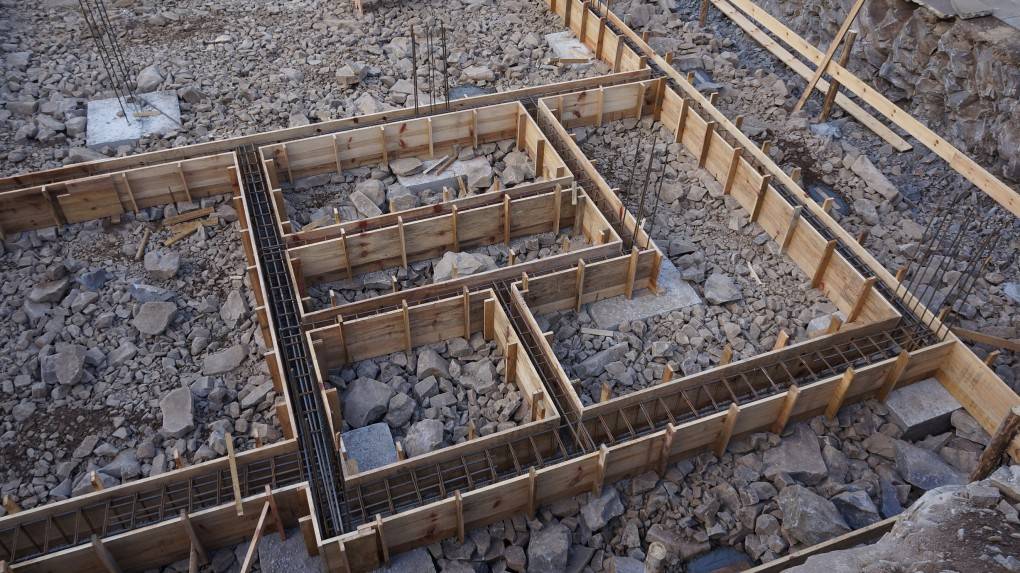

Etapa 2: Instalação das formas

• Colocação nas valas das formas, para dar forma ao concreto.
• Revestimento do fundo das valas com lastro de brita, concreto magro ou outro material regularizador, para evitar a corrosão da armadura da viga baldrame.

Observação: Deve-se utilizar tábuas de madeira, metal ou outros materiais para montar as formas. As mesmas devem estar firmes, alinhadas e fixadas com parafusos ou arames.

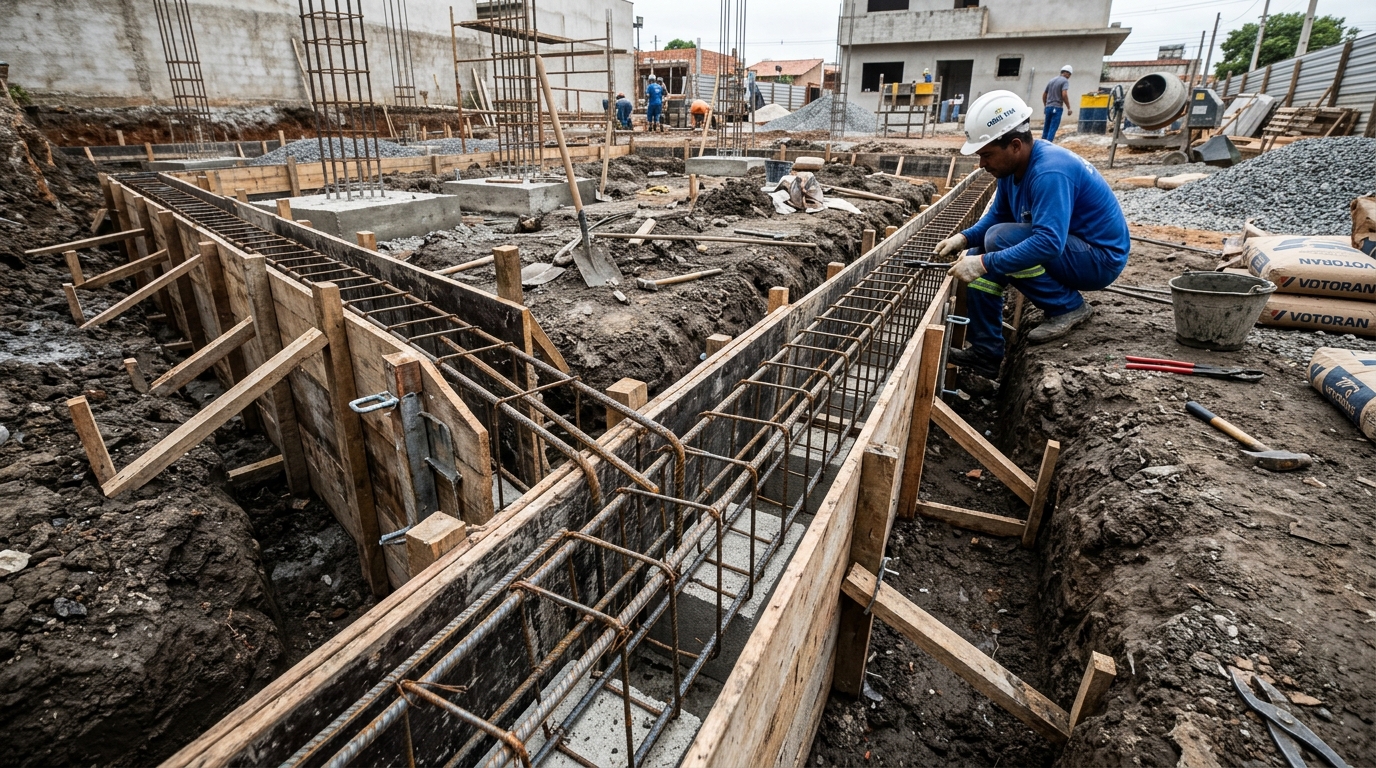

Etapa 3: Inclusão das Armaduras

• Posicionamento das barras de aço para reforço com espaçadores.

Etapa 4: Concretagem

• Despejo do concreto - pastoso e homogêneo - nas formas.

Observação: Pode-se utilizar técnica de vibração para evitar vazios e garantir a resistência mecânica da estrutura.

Etapa 5: Acabamento

• Nivelamento e remoção das formas.

Impermeabilização

Ver essa foto no Instagram

Uma publicação compartilhada por Filipe Ribeiro (@engenheiro_filiperibeiro)

Vale dizer que, após a construção, é crucial impermeabilizar a viga baldrame para protegê-la contra umidade e infiltrações, garantindo a durabilidade da estrutura. Pode-se utilizar tintas ou outros produtos específicos para impermeabilizar todas as faces da viga.

Equipamentos e ferramentas necessários

• Retroescavadeira
• Betoneira
• Bomba de concreto
• Barras de aço
• Arames
• Desempenadeira

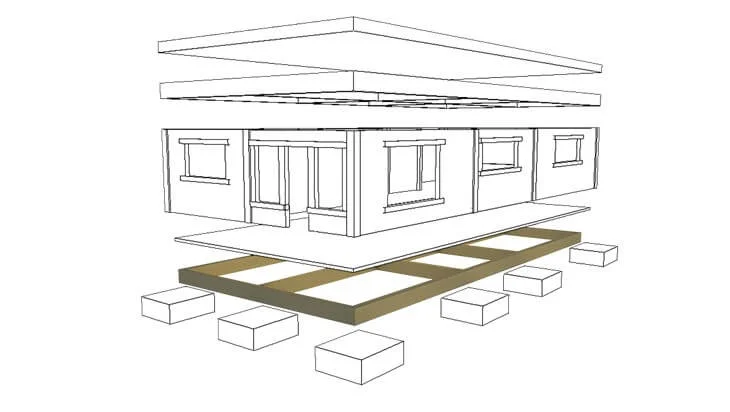

Diferença entre viga baldrame, alicerce e radier

Muitas vezes as pessoas chamam viga baldrame, alicerce e radier para se referir à mesma coisa; porém, isso está errado. Essas são estruturas diferentes e com propósitos distintos.

O primeiro tipo de elemento é usado para distribuir o peso da construção para o solo, e é encontrado na base do conjunto estrutural. O segundo é feito abaixo do nível do solo, distribuindo o peso da estrutura vertical em uma área maior. E o terceiro é uma fundação para terrenos com baixa resistência, com o concreto colocado direto sobre o solo, sem escavação, sendo ideal para construções de pequeno e médio porte.

Uma construção sólida começa com uma base sólida, e a viga baldrame ou outras fundações são a chave para essa solidez. Então, na próxima vez que admirar um edifício imponente, lembre-se do papel vital desempenhado por essas estruturas discretas, mas essenciais para a Engenharia Civil.
