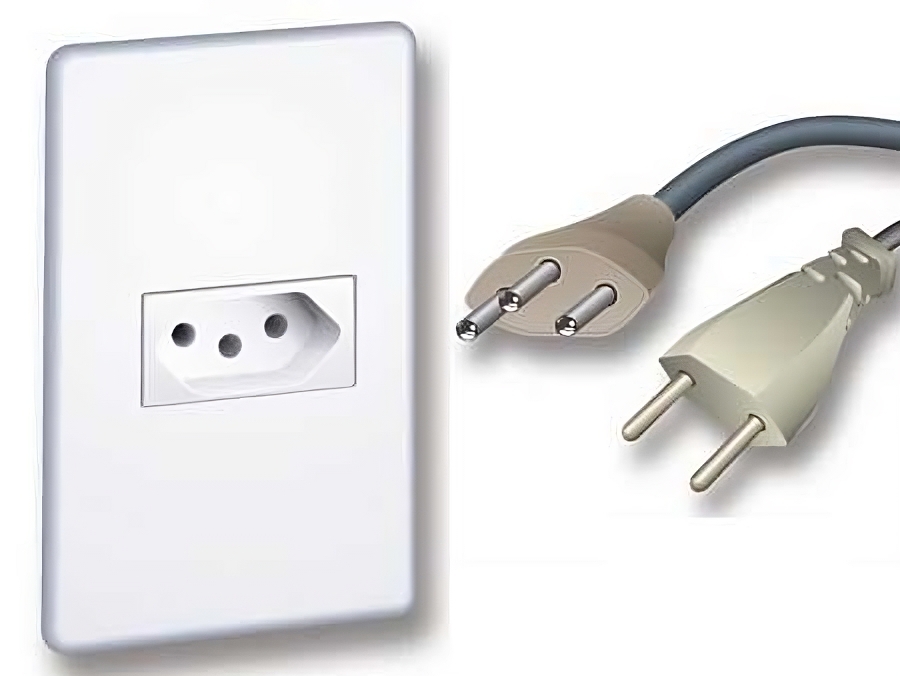

Imagem reproduzida de pesi transformed

Qual a diferença entre tomadas 10A ou 20A? Entenda e evite riscos elétricos!

por Redação 360 | 30/01/2025
Imagem reproduzida de pesi transformed
Engenharia 360

O que nossas casas, empresas e indústrias têm em comum? Tomadas elétricas, elas estão por toda parte! Esses dispositivos mudaram muito ao longo dos anos, tentando se adequar às novas tecnologias de eletros e eletrônicos, buscando a eficiência e atendendo às normas de segurança. Assim temos hoje os modelos 10A e 20A - está escrito nas embalagens vendidas no mercado. Mas você sabe qual a diferença? Confira a seguir, neste artigo do Engenharia 360, suas especificações e importância na instalação elétrica!

A padronização de tomadas no Brasil

Até 2011, era comum encontrar nas edificações brasileiras um número variado de tipos de tomadas. Foi então que o governo implementou um novo padrão, com três pinos, introduzindo dois tipos de tomadas, 10A e 20A, visando aumentar a segurança nas instalações elétricas. Bom, em verdade, essa mudança foi impulsionada pela necessidade das construções se adaptarem ao aumento de consumo energético.

PUBLICIDADE

CONTINUE LENDO ABAIXO

tomadas elétricas
Exemplos de tomadas antigas | Imagem reproduzida de Guia do Buliçoso das Galáxias

Pensa bem, ambientes de prédios mais antigos costumam ter menos tomadas. Daí passamos a usar mais aparelhos em cada cômodo e que exigem diferentes capacidades de carga. O que fizemos? Colocamos vários adaptadores! E mesmo trocando a fiação e adicionando mais pontos de saída de energia, a finalização com as tomadas não era compatível diversos equipamentos. Esse uso inadequado da eletricidade causa acidentes!

Outro problema é que a falta de padrão claro de tomada dificultava a identificação das capacidades elétricas dos dispositivos, resultando em sobrecargas e riscos de incêndio. Por isso, uma mudança era necessária! Agora, tornou-se mais fácil para os consumidores identificar qual tomada usar para cada tipo de aparelho.

tomadas elétricas
Exemplo nova tomada adotada no Brasil | Imagem reproduzida de Magazine Você

Veja Também: O que é e como calcular a bitola de fiação elétrica?

As diferenças entre tomadas 10A e 20A

As tomadas 10A são as mais simples que você vai encontrar nas lojas, com diâmetro de plugues de aproximadamente 4 mm. Elas foram projetadas para suportar uma corrente máxima de até 10 amperes - por isso o nome -, ou seja, até 1270 watts em uma voltagem de 127V ou até 2200 watts em uma voltagem de 220V. São ideias para ambientes residenciais, transmitindo energia para carregadores de celular, televisores e computadores, por exemplo.

PUBLICIDADE

CONTINUE LENDO ABAIXO

Já as tomadas 20A foram projetadas para suportar correntes mais altas, com diâmetro de plugues de aproximadamente 4,8 mm. Sua capacidade é de 20 amperes, fornecendo até 2540 watts em uma voltagem 127V e até 4400 watts em uma voltagem de 220V. Na prática, vamos usá-las para aparelhos mais potentes, como geladeiras, fornos, secadores, ar-condicionado e mais. Por isso fazem sentido não só em projetos de ambientes residenciais como, principalmente, de ambientes comerciais.

tomadas elétricas
Imagem reproduzida de Elétrica Luz

Veja Também: Tomadas e Interruptores: Quantidade Ideal por Cômodo

Escolha de tomada para cada ambiente

Cada cômodo da sua casa deve possuir equipamentos com diferentes demandas elétricas. E é preciso escolher as tomadas certas para atender esses ambientes, garantindo a funcionalidade adequada desses aparelhos, bem como a segurança elétrica do imóvel e todos seus moradores. Como dissemos antes, usar um modelo inadequado pode resultar em superaquecimentos dos fios e até incêndios. Aqui está um guia rápido:

  • Salas e quartos: 10A para televisões, computadores, luminárias.
  • Cozinha: 20A para fornos elétricos, micro-ondas e cafeteiras.
  • Banheiros: 20A para secadores de cabelo profissionais e chuveiros elétricos.
  • Lavanderia: 20A para máquinas de lavar e secadoras de roupa.

Recomendação de cargas

Você sabe identificar se uma instalação elétrica suporta uma determinada carga? Para evitar problemas, é melhor verificar a espessura dos fios condutores - se ela for insuficiente para a demanda, é necessária uma readequação de todo o circuito elétrico.

PUBLICIDADE

CONTINUE LENDO ABAIXO

  • Fio 1,5 mm² suporta sem aquecer 15,5A;
  • 3,5 mm² suporta 21A;
  • 4 mm² suporta 28A;
  • 6 mm² suporta 36A;
  • 10 mm² suporta 50A.

Cuidados ao usar adaptadores

Atenção! Usar adaptadores e filtros - e até dar aquela “forçada” na entrada do plugue -  é desaconselhado quando se trata de conectar aparelhos mais potentes e que exigem diferentes capacidades elétricas. Isso pode comprometer a fiação elétrica da residência e aumentar o risco de acidentes. E é claro que o correto é garantir que sua instalação elétrica esteja adequada às necessidades dos aparelhos.

tomadas elétricas
Imagens reproduzidas de Mr. Home, Unicaserv e Tecoflex Store

Instalação de tomadas passo a passo

Para instalar ou substituir tomadas, algumas ferramentas são necessárias:

  • Chave Philips ou chave de fenda
  • Alicate desencapador
  • Testador de tensão
  • Equipamentos de proteção individual (EPIs)

Primeiro, remova a tomada antiga da parede. Dê uma conferida nas condições dos fios; se necessário, corte partes danificadas. Conecte o fio terra (verde ou amarelo) ao pino central da tomada; fixe os outros fios (azul, vermelho, preto ou marrom) nos pinos correspondentes. Então, já pode finalizar a instalação, parafusando tudo corretamente. E não esqueça de testar a nova instalação ligando novamente o disjuntor.

tomadas elétricas
Imagem reproduzida de Elétrica Luz

Fontes: WEG, Tramontina, G1.
