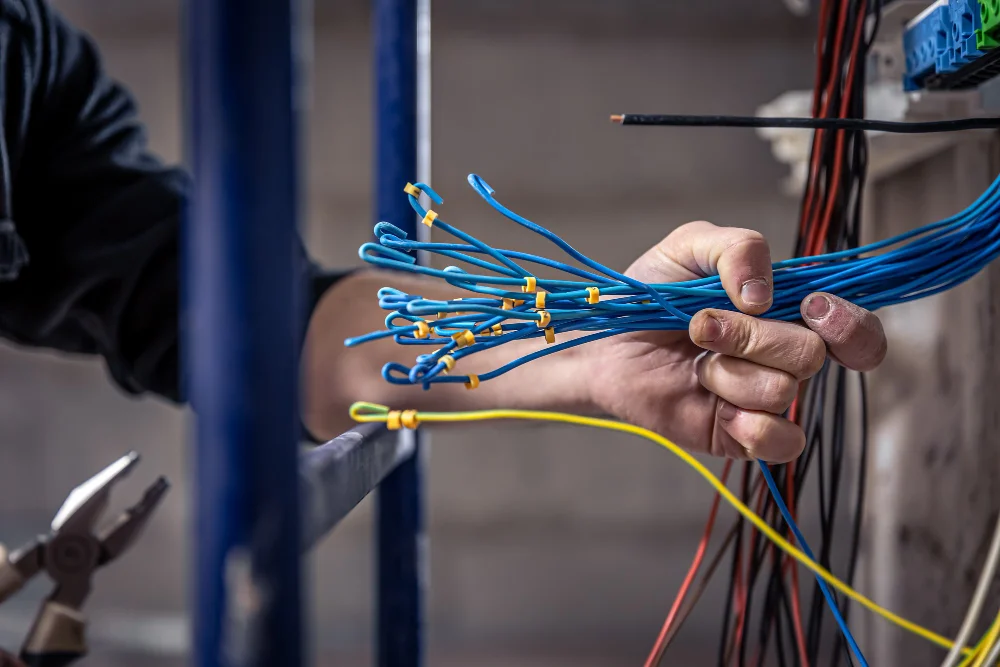

Imagem de fabrikasimf em Freepik

O que é e como calcular a bitola de fiação elétrica?

por Redação 360 | 26/01/2024
Imagem de fabrikasimf em Freepik
Engenharia 360

Você certamente já esteve em uma loja de materiais de construção. Então, pode ter olhado para todos aqueles fios e cabos e pensado por que eles têm espessuras, seções transversais ou grossuras diferentes. Isso é o que chamamos de bitola de fiação elétrica, uma característica importante para garantir a eficiência e segurança de instalações elétricas. Sua escolha deve ser baseada de acordo com a corrente elétrica ou o tipo de uso para qual o material será destinado.

bitola de fiação elétrica
Imagem reproduzida de Blog Loja Stander

Existem diferentes espessuras, grossuras ou bitolas de fiação para atender a diversas demandas elétricas. Continue lendo este texto do Engenharia 360 para saber mais!

PUBLICIDADE

CONTINUE LENDO ABAIXO

O que é um condutor elétrico?

O condutor elétrico é um material geralmente feito de cobre ou alumínio, muito utilizado pela engenharia elétrica. Sua função é permitir, dentro de um sistema elétrico, a passagem de corrente. Aliás, isso só é possível graças à sua baixa resistência elétrica.

Estruturalmente falando, os condutores funcionam da seguinte forma: os elétrons livres têm uma ligação fraca com o núcleo atômico, permitindo assim, que eles se espalhem e se movam desordenadamente. Quando uma diferença de potencial (tensão elétrica) é aplicada, o movimento dos elétrons é impulsionado e ordenado, gerando uma corrente elétrica que se move ao longo do condutor.

Quanto maior a bitola, maior será a área do condutor, o que significa que o fio ou cabo poderá suportar uma corrente elétrica maior sem superaquecer. E essa bitola será expressa nos cálculos de engenharia em milímetros quadrados (mm²).

Veja Também:

Como Trocar uma Tomada Elétrica de Casa com Segurança?

PUBLICIDADE

CONTINUE LENDO ABAIXO

Qual a diferença entre fios e cabos elétricos?

Se você for agora em uma loja de materiais de construção, ouvirá dos vendedores que existem diferentes tipos de fios e cabos elétricos, incluindo os sólidos, flexíveis e rígidos. A explicação mais simples é que, na verdade, os cabos são conjuntos de fios isolados, reunidos por uma capa de material isolante. Já os fios elétricos são formados cada por um único condutor isolado.

Ambos os materiais, fios e cabos elétricos, podem ter diferentes tensões máximas permitidas, revestimentos e bitolas, de modo a garantir maior eficiência e segurança do sistema em uso.

Dentre os fios mais utilizados em uma obra de engenharia estão os fios para tomada, com características específicas para a aplicação elétrica. Vale destacar que escolher o modelo certo é crucial para o projeto. Nesse caso, deve-se considerar a potência dos equipamentos que serão ligados nas tomadas. Inclusive, essa potência pode ser conferida nas embalagens dos próprios equipamentos ou nos manuais dos fabricantes. Então, é só escolher a bitola certa para suportar a corrente que passará pelo circuito. Certo?

bitola de fiação elétrica
Imagem de pvproductions em Freepik

Veja Também: O que são e como funcionam os diferentes tipos de transformadores?

PUBLICIDADE

CONTINUE LENDO ABAIXO

Quais as cores utilizadas para fiação elétrica?

No Brasil, a fiação elétrica segue um padrão de cores. O objetivo é fazer com que as pessoas identifiquem mais facilmente suas funções na instalação e realizem uma correta conexão. De acordo com a norma, são exemplos de cores para respectivas funções:

  • Fase: vermelho, preto ou marrom.
  • Neutro: azul-claro.
  • Terra: verde ou verde e amarelo.

Além dessas cores, também é possível utilizar as cores:

  • Branco: para condutores neutros ou fase, em casos especiais
  • Vermelho e preto: para condutores de fase, em casos especiais
  • Laranja: para condutores de fase, em casos especiais
  • Amarelo: para condutores de fase, em casos especiais
bitola de fiação elétrica
Imagem reproduzida de Blog Loja Stander

Qual a espessura indicada para fio de tomada residencial?

Como dissemos no tópico anterior, a espessura dos fios para tomadas é determinada pela potência dos equipamentos que nelas serão conectados. Considera-se sempre, portanto, corrente elétrica e tipo de uso!

A tabela a seguir mostra exemplos de bitolas recomendadas para diferentes cargas elétricas:

Carga elétrica Bitola
Iluminação 1,5 mm²
Tomadas de uso geral 2,5 mm²
Chuveiro elétrico 4 mm²
Ar-condicionado 6 mm²
Fogão elétrico 10 mm²
Forno elétrico 16 mm²
bitola de fiação elétrica
Imagem reproduzida de Pinterest

Observação: No Brasil, é a NBR-5410 que estipula critérios para o dimensionamento de condutor elétrico, como seções mínimas dos condutores para cada circuito da instalação.

Como calcular a bitola de fiação elétrica passo a passo?

Antes de tudo, saiba que para calcular a bitola de um fio é preciso considerar a distância do Quadro Elétrico ou QDC até onde será ligada a carga, como a tomada. Além disso, considerar a temperatura e a corrente que passará pelo condutor.

A fórmula para um cálculo simplificado para encontrar a bitola certa de fiação elétrica é a seguinte:

Onde:

  • I é a corrente elétrica em ampères (A)
  • P é a potência em watts (W)
  • U é a tensão em volts (V)

Por exemplo, um chuveiro elétrico de 7500 watts, ligado em uma rede elétrica de 220 volts, terá uma corrente de:

  • I = 7500 W / 220 V
  • I = 34,38 A
  • Assim, para um chuveiro elétrico de 7500 watts, é preciso usar um fio ou cabo com bitola de pelo menos 6 mm².

Veja Também:


Fontes: Mundo Elétrica, Leroy Merlin, Blog ObraMax.
