O universo do design mecânico e do desenvolvimento de produtos está em constante evolução. Na mais recente versão do SOLIDWORKS FD01, a Dassault Systèmes apresenta uma série de aprimoramentos que prometem facilitar a vida de engenheiros, designers e profissionais do setor.

Nesta artigo do Engenharia 360, vamos abordar de forma detalhada cada um desses novos recursos, destacando como eles podem melhorar o fluxo de trabalho, simplificar processos e ampliar as capacidades do software. Confira!

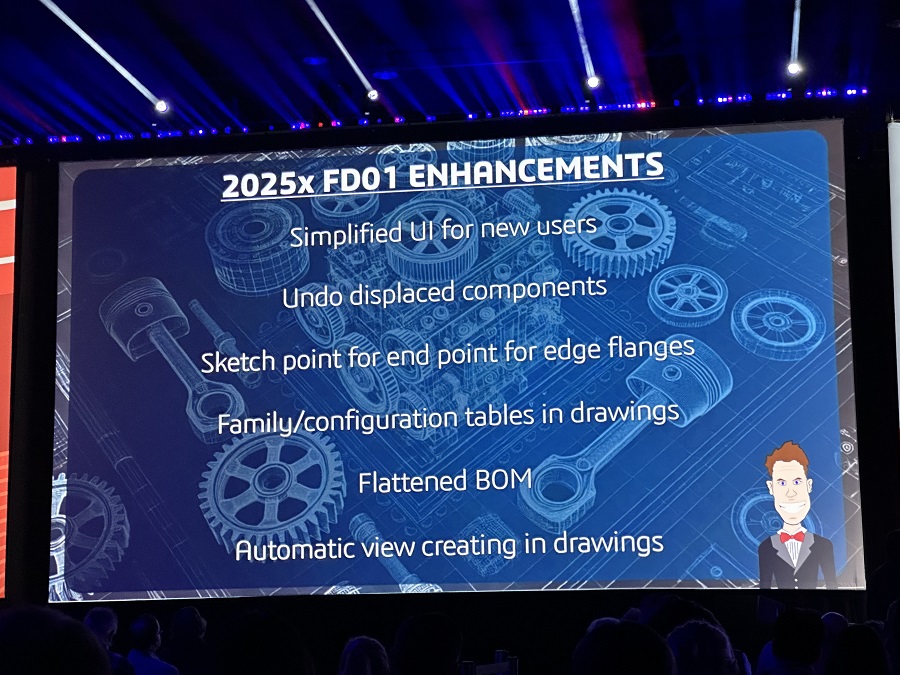

1. Simplificação da interface do usuário

O SOLIDWORKS sempre foi reconhecido pela sua robustez e capacidades avançadas. Entretanto, essa sofisticação pode, em alguns casos, resultar em uma interface carregada e complexa para novos usuários ou aqueles que operam de forma mais esporádica. Pensando nisso, a nova versão apresenta uma interface simplificada.

Nesta nova abordagem, todos os elementos – como as abas do gerenciador de comandos, os ícones da barra de ferramentas no cabeçalho e o gerenciador de recursos – foram redesenhados para reduzir a desordem e facilitar o acesso às ferramentas essenciais. Essa mudança não só agiliza o processo de criação, mas também torna o software mais intuitivo para engenheiros em início de carreira e para aqueles que buscam uma experiência menos poluída visualmente.

2. Aprimoramento no gerenciamento de montagens

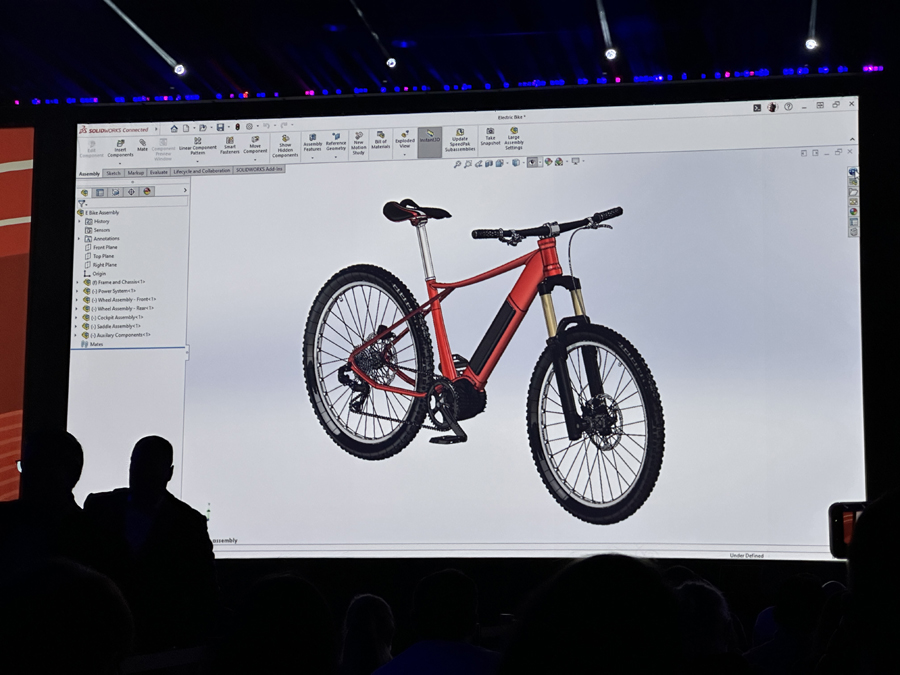

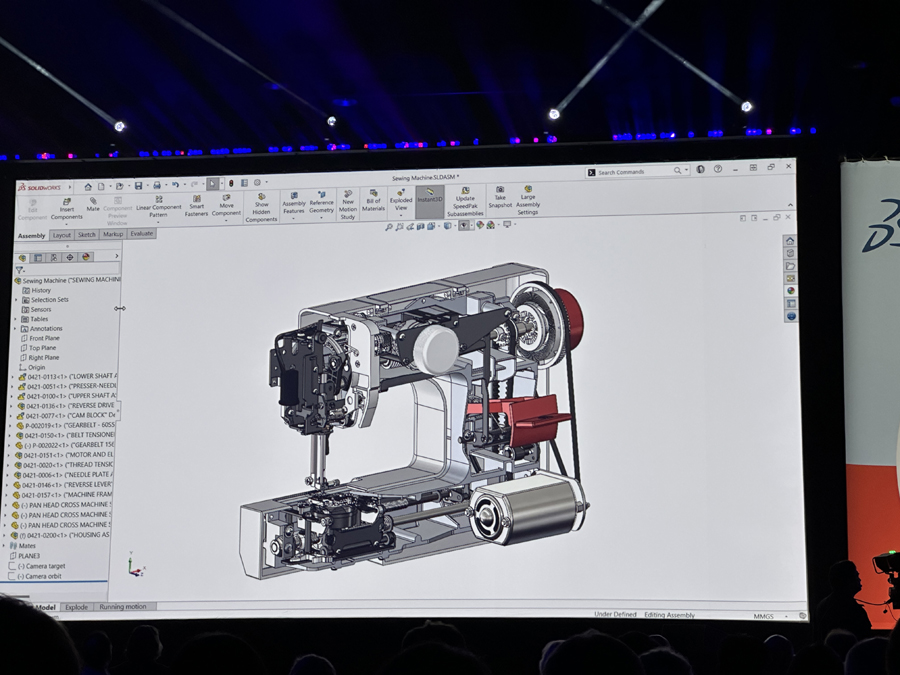

Uma das dificuldades enfrentadas por quem trabalha em montagens é o movimento imprevisto de componentes ao arrastá-los no espaço 3D. Na versão atual, o SOLIDWORKS implementou um sistema que detecta movimentos excessivos dos componentes. Caso um objeto seja acidentalmente deslocado a uma distância considerável, uma mensagem de alerta é exibida, facilitando a imediata reversão da ação com um comando de desfazer.

A saber, essa melhoria não só aprimora o controle durante a montagem, mas também aumenta a precisão e a segurança na modelagem de estruturas complexas, evitando erros que poderiam comprometer a integridade do projeto.

3. Inovações em modelagem de chapas metálicas

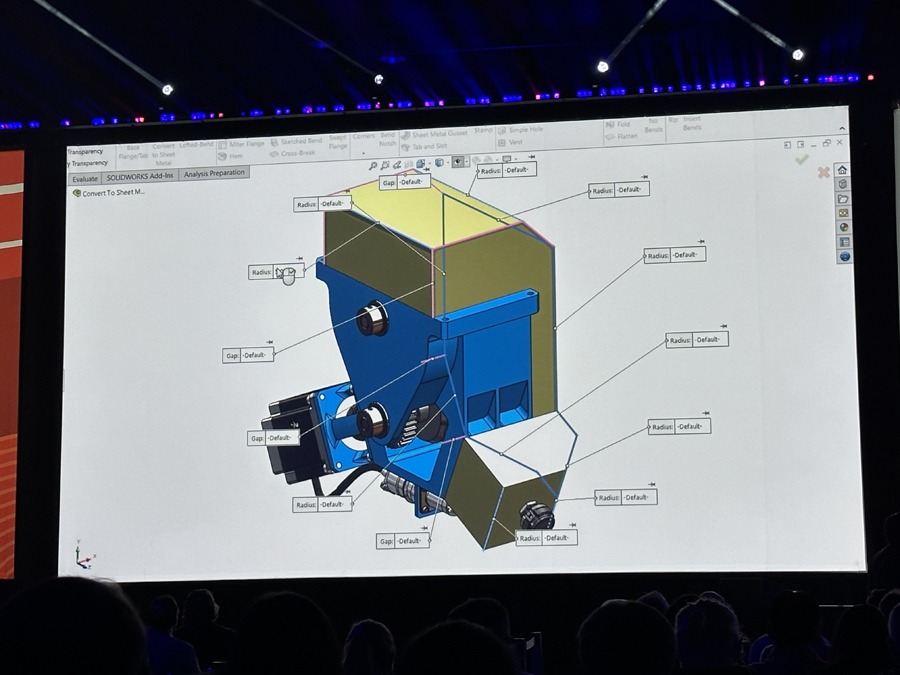

No design de produtos com chapas metálicas, frequentemente é necessário definir com segurança as extremidades das bordas. A versão FD01 traz uma evolução significativa nesse aspecto: os usuários agora podem utilizar vértices de esboços para definir a extensão das abas de borda.

Tradicionalmente, uma caixa delimitadora era necessária para determinar estas medidas; contudo, com a nova funcionalidade, qualquer esboço com vértices serve de referência, proporcionando maior flexibilidade no design e permitindo que as intenções do projeto sejam capturadas de maneira mais intuitiva e precisa.

4. Otimização no gerenciamento de configurações e desenhos

Outra inovação importante diz respeito à documentação e organização de múltiplas configurações de peças e montagens. Projetos com configurações variadas podem demandar um tempo considerável para a criação individual de desenhos técnicos. Agora, a função de “tabela de família” integrada ao sistema permite a visualização e o gerenciamento centralizado de todas as configurações das peças e montagens em uma única referência desenhada.

Além disso, a opção de “flattened BOM” (lista de matérias agrupada) melhora a identificação e quantificação de componentes que aparecem em diversas submontagens, consolidando as informações em uma única lista no nível superior da montagem. Essa centralização torna o controle de estoque e a análise de custos mais acessíveis, otimizando os processos de fabricação e logística.

5. Novos recursos para temas avançados

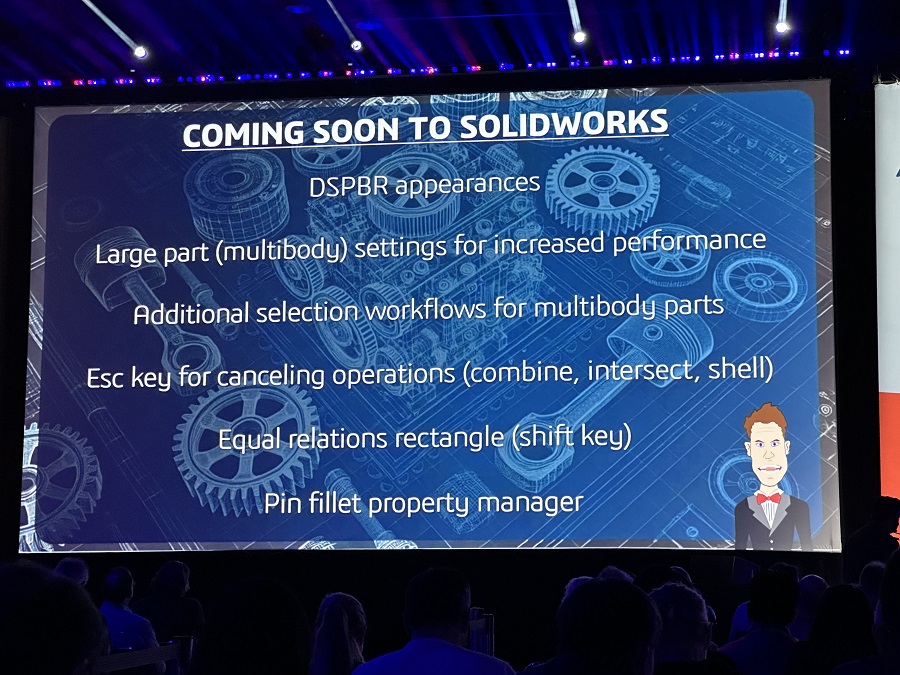

DSPBR e realismo nos materiais

O SOLIDWORKS vem se aproximando cada vez mais das técnicas modernas de renderização física. Uma das inovações anunciadas para versões futuras é o suporte a DSPBR (Physically Based Shading). Com este recurso, os usuários poderão definir aparências e texturas de forma mais realista, utilizando camadas que consideram cor, reflexão, rugosidade e mapas normais, entre outros.

Essa tecnologia é especialmente relevante para projetos que exigem um alto grau de realismo visual, permitindo, por exemplo, a simulação de superfícies desgastadas, plásticos e componentes de carbono. A integração do DSPBR facilitará a criação de modelos que se aproximam muito mais do produto final, melhorando tanto a comunicação com clientes quanto simulando condições do mundo real.

Melhorias em peças e montagens grandes

Outra evolução significativa anunciada é a melhoria no desempenho ao trabalhar com peças e montagens que contêm um grande número de corpos. Antes, arquivos com dezenas, centenas ou até milhares de corpos poderiam apresentar lentidão ou limitações em algumas ferramentas avançadas. A nova atualização amplia o suporte para peças provenientes de montagens grandes, resultando num aumento expressivo de desempenho e eficiência.

Para equipes que trabalham em projetos de larga escala, essa melhoria significa menor tempo de processamento e um fluxo de trabalho mais contínuo, otimizando a produtividade sem comprometer a qualidade.

Automação e seleção avançada em partes multicorpos

Os avanços na seleção de elementos dentro de partes multicorpos são outra adição marcante. A nova versão oferece critérios avançados de seleção, como a opção “Select by size”, que permite identificar corpos com base na porcentagem do volume total da peça. Essa funcionalidade é extremamente útil para selecionar componentes menores que podem impactar na simplificação do modelo, em simulações ou em análises posteriores.

Adicionalmente, a implementação do recurso que permite selecionar corpos idênticos com poucos cliques reduz o tempo gasto na identificação manual e garante maior consistência, especialmente em modelos complexos que exigem precisão milimétrica.

6. Novo workflow na criação de desenhos

A automação na criação de desenhos técnicos assume um papel estratégico para quem produz documentação de projetos em massa. Agora é possível gerar desenhos automaticamente a partir de uma combinação selecionada de peças ou montagens. Esse processo é tratado como uma operação em lote, permitindo que o usuário continue trabalhando enquanto a execução avança no painel de tarefas.

Baseado em templates predefinidos, o SOLIDWORKS cria visualizações, gera tabelas e insere itens de modelo e anotações, garantindo que os desenhos técnicos sejam gerados de forma padronizada e sem a necessidade de ajustes manuais extensos. Essa automação é um grande aliado para empresas que precisam lidar com projetos de alta complexidade e documentação detalhada e precisa.

Inovações para o desenho técnico

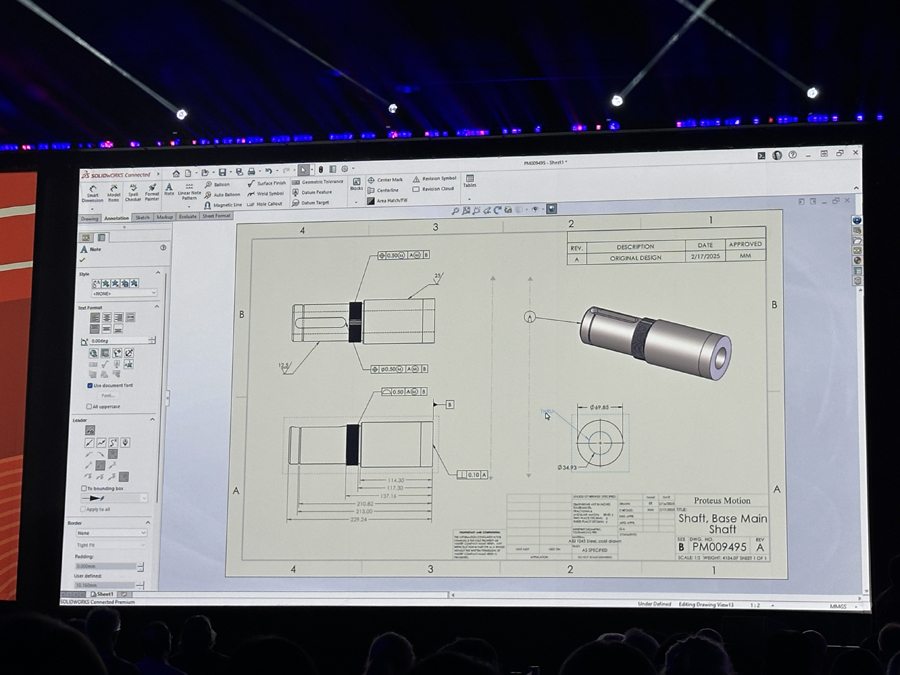

Detalhar desenhos técnicos é uma etapa crucial do desenvolvimento, e agora o SOLIDWORKS implementou melhorias que facilitam o alinhamento e a organização dos elementos gráficos. Uma das novidades é o suporte a linhas magnéticas, que permitem aos usuários alinhar símbolos, notas, chamadas de features e símbolos de acabamento de superfície de maneira consistente.

A linha magnética garante que os itens colocados no desenho fiquem igualmente espaçados, melhorando a estética e a clareza das informações. Tais melhorias não apenas aumentam a produtividade, mas também garantem a conformidade com padrões de documentação técnica, reduzindo a possibilidade de erros durante a revisão e a fabricação.

Integração com Inteligência Artificial e Machine Learning

A Dassault Systèmes também vem investindo em recursos que integram inteligência artificial (IA) e machine learning ao fluxo de trabalho do SOLIDWORKS. Entre as inovações previstas, destaca-se a funcionalidade que permitirá o reconhecimento automático de fixadores com base na sua geometria. Essa aplicação de IA facilitará a inserção e o acoplamento de componentes, simplificando a montagem e reduzindo tempo em operações repetitivas.

Além disso, o SOLIDWORKS está explorando novas formas de converter arquivos de malha (mesh) em sólidos, possibilitando a aplicação de recursos típicos de modelagem paramétrica. Essa mudança, impulsionada por técnicas de aprendizado de máquina, poderá, em poucos cliques, transformar informações gráficas em modelos que aceitam modificações detalhadas – um avanço notável para a reintegração de dados digitais e tradicionais de desenho.

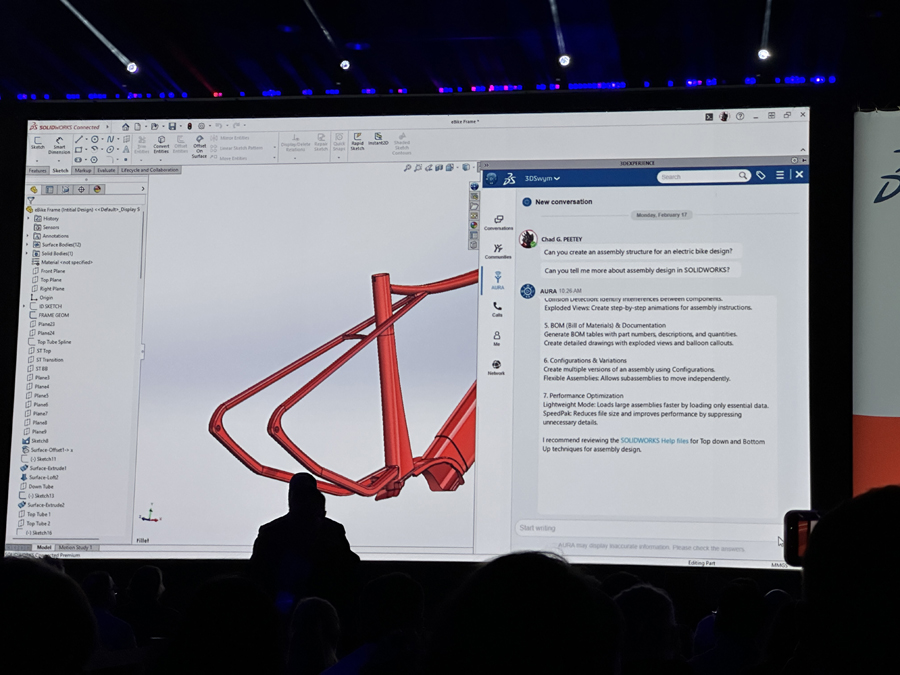

Outro recurso promissor é a integração com o Aura, o assistente de IA da Dassault Systèmes. O Aura foi projetado para auxiliar desde a fase inicial de criação, gerando estruturas de montagem, até na orientação técnica do design e na resposta a dúvidas durante o processo de modelagem. Esse assistente vem para ser um parceiro indispensável, oferecendo desde dicas sobre melhores práticas até a geração automática de imagens para fins de marketing, tudo a partir de prompts simples do usuário.

Cobertura 360 do 3DEXPERIENCE World em Houston

O cenário global da engenharia e do design está sendo agitado pelo 3DEXPERIENCE World 2025, que está sendo realizado em Houston, no Texas. O Engenharia 360 está no local, trazendo os bastidores, entrevistas exclusivas e uma visão detalhada de como essas novas tecnologias estão sendo recebidas pelos profissionais da indústria.

Este evento é um ponto de encontro para grandes nomes da tecnologia, inovação e engenharia, e promete revelar tendências que irão transformar o setor nos próximos anos. Nossa equipe está empenhada em atualizar os leitores com todos os insights, análises e demonstrações dos recursos que já estão disponíveis e daqueles que estão a caminho.

Lembre-se: estar atento a essas inovações significa também estar preparado para o futuro da engenharia, onde a integração de IA e automação se torna cada vez mais essencial. Assim, seja você um profissional experiente ou um engenheiro começando sua jornada, as mudanças que estamos vendo agora prometem abrir um leque de novas possibilidades e desafios a serem explorados.

Continue acompanhando a cobertura 360 do 3DEXPERIENCE World 2025. Para conferir todas matérias já produzidas sobre o evento, clique aqui!
