Como importar um desenho e como fazer impressão PDF no AutoCAD?

por Redação 360 | 02/12/2022 | Atualizado em 27/01/2023
Engenharia 360

O AutoCad é, talvez, o software de design e conteúdo digital mais utilizado em nosso país para a produção de trabalhos na área das engenharias. Ele é tipo CAD – computer aided design ou desenho auxiliado por computador – e, a saber, foi criado e comercializado desde 1982 pela empresa Autodesk, com sede em São Rafael, na Califórnia. Os profissionais o utilizam para a elaboração de peças de desenho técnico em duas dimensões e para criação de modelos tridimensionais.

Veja Também:

PUBLICIDADE

CONTINUE LENDO ABAIXO

No texto a seguir, compartilhamos duas dicas especiais para a utilização do programa!

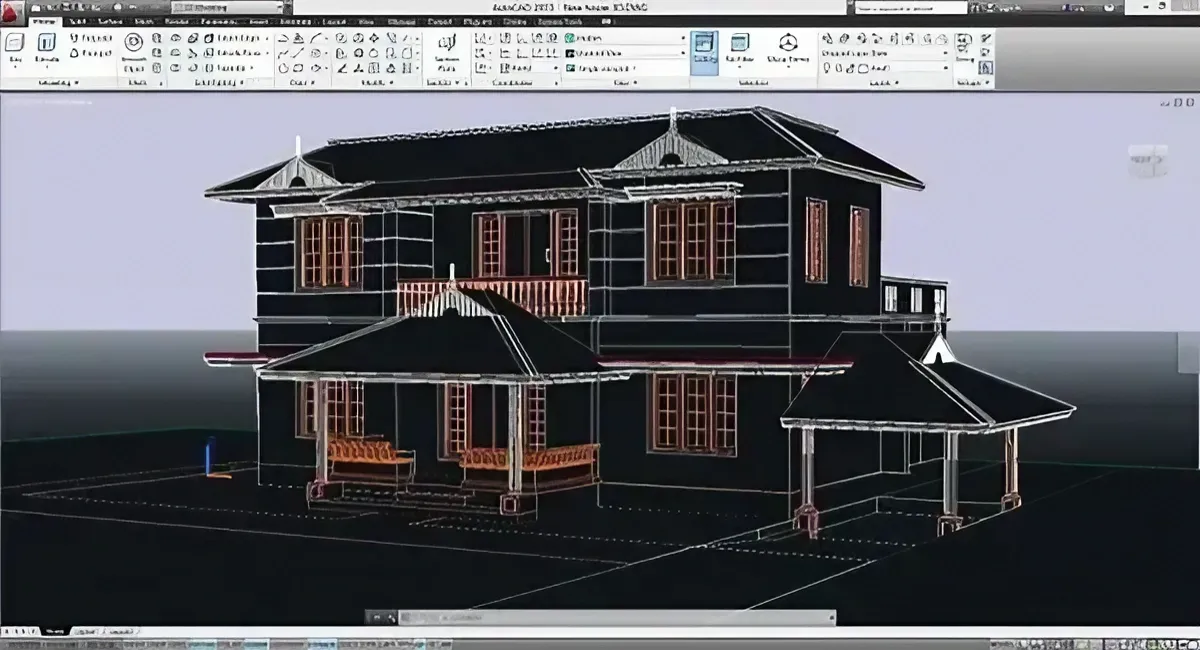

Autocad | desenho
Imagem reproduzida de RM Tutoriais em YouTube

Como importar um desenho do AutoCAD?

Esta, aposto que você não sabia! É possível importar um desenho do AutoCAD para um diagrama do Visio – arquivos .dwg ou .dxf das versões do AutoCAD de 2007 a 2017 sendo assinante do Plano do Visio 2 – e sobrepor formas nele para torná-lo mais significativo. Basta clicar em Inserir Desenho do CAD. Depois, selecione o arquivo do AutoCAD, especifique as opções de escala e camada, e o desenho aparecerá na página.

A importação segue o seguinte passo-a-passo:

  • Abrir o programa.
  • Em Inserir, clicar em Desenho do CAD.
  • Localizar o arquivo e abrir.
  • Definir a Escala de desenho do CAD.
  • Se o desenho ultrapassar as bordas da página, significa que ele será maior do que a página do diagrama. Então será preciso configurar a escala, verificando se ela é igual à escala especificada no visor do programa na Configuração de Página antes de importar.
  • O certo é clicar no modelo Personalizado, e alterar a escala do desenho do AutoCAD para acomodar a página. Se você não tiver certeza quanto à aparência do resultado, clique em Aplicar e clique em OK. Isso ajuda na visualização da imagem antes da importação do arquivo. Outra ideia é cortar o desenho do AutoCAD mais tarde, depois de dar o aceite do modelo superestendido clicando em OK.
  • Pode-se, por fim, clicar em OK e inserir o desenho, desbloqueando-o e alertando as propriedades de camada do AutoCAD. Diminua o zoom para ver todo o desenho com mais facilidade. Se ele for muito grande ou muito pequeno para trabalhar, prepare para importar primeiro.

Como imprimir em PDF no AutoCAD?

Para trabalhar em determinados sistemas ou fazer determinadas entregas de trabalho, pode ser mais correto apresentar os desenhos de engenharia em PDF. Quer dizer, um arquivo fechado, sem possibilidade de edição, onde um revisor pode fazer anotações livremente sobre o projeto, mas alterar o arquivo original. O formato PDF também evita que haja incompatibilidade no fechamento do desenho apresentado ou ainda visualização de desenhos em escalas diferentes do indicado no projeto.

PUBLICIDADE

CONTINUE LENDO ABAIXO

A saber, recomenda-se o uso de formatos de papel nos padrões da NBR-10068/87. Mas antes de imprimir em PDF, verifique se a escala de desenho e a configuração de layers conforme as instruções a seguir!

Configuração da folha

  • Estando o arquivo em DWG, inicie a configuração de impressão clicando no ícone Plot, pressionando Control+P ou no menu File, opção Plot.
  • Em Printer Plotter, selecione DWG to PDF.
  • Clique em Properties.
  • Abra Plotter Configuration Editor – DWG to PDF, selecione Custom Paper Size e clique ADD para criar uma folha adequada ao tamanho do projeto.
  • Certifique-se de que a opção Start from scratch esteja selecionada e clique em Avançar.
  • Em Wisth, digite as dimensões de largura e altura – que estarão em milímetros – e clique em Avançar.
  • Defina as margens do PDF, dê um nome para a formatação e avance.
  • Clique em Concluir e dê OK.

Configuração dos layers

  • Para configurar layers, primeiro vá em Plot Style Table e selecione o arquivo modelo em DWG.
  • Ainda em Plot Style Table, selecione New e Start from Scratch para criar uma nova configuração ou Edit para alterar uma existente.
  • Em Plot Style Table Editor, selecione todas as cores de Plot Styles e altere em Propertires, Color para Black. Selecione uma a uma as cores conforme tabela e altere a Lineweight conforme as espessuras sugeridas.
  • Por fim, selecione as cores 250 a 255 e altere Screening para 60.
  • E clique em Save and Close para salvar as configurações.

Fontes: Microsoft, São Bernardo – SP.
