Se você trabalha com o AutoCAD, provavelmente já passou pela frustração de tentar levantar um modelo 3D e se deparar com superfícies vazias, “cascas” sem massa ou, pior, comandos que simplesmente não funcionam porque suas linhas estão “soltas”. Você desenha a planta, tenta dar um Extrude e… nada acontece como deveria.

A verdade é que a transição do plano bidimensional para a volumetria tridimensional é o divisor de águas entre o desenhista amador e o projetista de elite. Se você quer parar de lutar contra o software e começar a dominar a criação de sólidos reais, este manual é a sua bíblia. O Engenharia 360 detalha neste artigo o procedimento indicado pela própria Autodesk para converter linhas, polilinhas, splines e arcos em sólidos robustos e prontos para análise de engenharia.

Por que suas linhas não viram sólidos?

Antes de tudo, no AutoCAD, um sólido não é apenas um desenho com “altura”. Ele é um objeto matemático com propriedades de massa, volume e continuidade. O erro mais comum é tentar aplicar comandos de modelagem em entidades segmentadas. Se você tem quatro linhas formando um quadrado, o software as enxerga como quatro objetos distintos. Nesse caso, não existe um “interior” para preencher.

Etapa 1: transformar tudo em uma única polilinha

Aqui começa o jogo de verdade. O objetivo é pegar todos aqueles elementos soltos — linhas, arcos, splines — e transformar em uma única polilinha contínua.

Como fazer:

1. Vá até a guia Início
2. No painel Modificar, abra o menu
3. Clique em Editar polilinha ou digite EDITARP (PEDIT) no comando

Agora vem a parte importante:

• Digite M (Múltiplo)
• Selecione todos os elementos que quer unir
• Pressione Enter

O AutoCAD vai perguntar:
“Converter linhas, arcos e splines em polilinhas?”

• Digite Y (Sim)

Depois disso:

• Digite J (Juntar)
• Selecione os elementos que estão conectados ponta a ponta
• Pressione Enter para finalizar

Se tudo deu certo, você agora tem uma única polilinha fechada ou contínua. Esse é o pré-requisito básico para gerar um sólido.

Etapa 2: gerar o sólido 3D

Agora sim você pode sair do mundo plano e começar a dar volume ao seu desenho.

Troque para o Espaço de trabalho de modelagem 3D e siga:

1. Vá até a guia Início
2. No painel Modelagem, escolha um dos comandos:
   • Extrusão
   • Polissólido
   • Empurrar/Puxar

Método mais comum: Extrusão

• Selecione a polilinha
• Pressione Enter
• Puxe para cima com o mouse ou digite uma altura
• Pressione Enter novamente

Pronto. Você acabou de criar um sólido 3D.

Mas quer ir além da extrusão e realmente dominar projetos completos em 2D, 3D e aprovação em prefeitura? Existe um método estruturado que leva do básico ao avançado — incluindo modelagem 3D profissional e documentação real de projetos.

Conheça o Curso Online de AutoCAD e Projetos de Prefeituras e aprenda como transformar desenhos em projetos aprovados de verdade.

Detalhes que evitam dor de cabeça

Aqui é onde muita gente trava — não por falta de habilidade, mas por ignorar pequenos detalhes que fazem toda a diferença.

1. A extrusão precisa de altura maior que zero

Pode parecer óbvio, mas não é raro esquecer disso. O valor precisa ser maior que zero — mas não precisa ser grande. Inclusive, 0,0001 já funciona para converter em sólido.

2. O comando CONVSOLIDO tem suas regras

Se você quiser usar o comando CONVSOLIDO, fique atento:

• Ele só funciona com:
  • Polilinhas
  • Círculos
• E ambos precisam ter:
  • Espessura diferente de zero

Além disso:

• Polilinhas com largura precisam ter largura uniforme

Se não atender a esses critérios, o comando simplesmente não vai funcionar.

3. Polissólido funciona diferente

No caso do comando Polissólido, existe uma inversão na lógica:

• Primeiro você define a altura
• Depois seleciona a polilinha

Se fizer ao contrário, pode achar que o comando “não está funcionando”, quando na verdade só está usando fora da ordem esperada.

O erro clássico (e como evitar)

O erro mais comum é tentar extrudar um desenho que parece fechado, mas não está. Às vezes existe um pequeno gap entre duas linhas. Visualmente você não percebe, mas para o AutoCAD aquilo é o suficiente para quebrar tudo.

Por isso, sempre:

• Use o Juntar (J) com atenção
• Garanta que os elementos estão conectados ponta a ponta
• Trabalhe com precisão no desenho

Se a polilinha não estiver contínua, o sólido não nasce. Simples assim.

Por que esse processo importa na prática?

Porque modelagem 3D não começa no 3D — começa no 2D bem feito.

Se você domina essa conversão:

• Ganha velocidade em projetos
• Evita retrabalho
• Consegue gerar volumes rapidamente
• Facilita visualização e compatibilização

Na prática, isso significa menos tempo ajustando erro e mais tempo projetando de verdade.

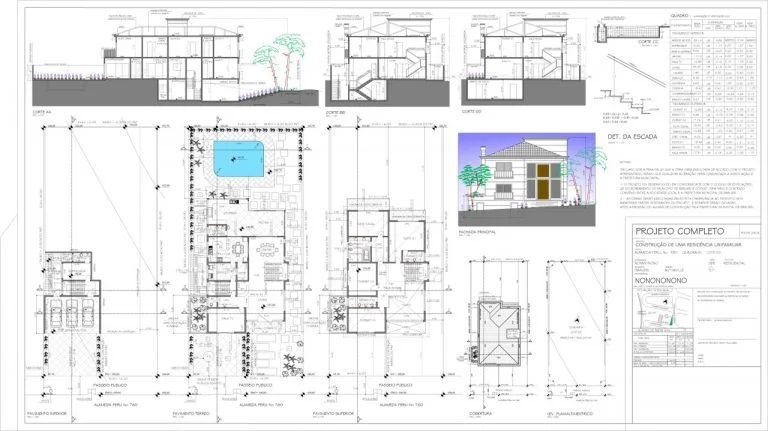

Então, se você quer sair do nível operacional e começar a trabalhar com projetos completos — incluindo modelagem 3D, documentação técnica e aprovação em prefeitura — só dominar comandos não é suficiente. É exatamente essa lacuna que o Curso Online de AutoCAD e Projetos de Prefeituras resolve, com mais de 70 aulas práticas e aplicação real no mercado.

Resumo direto ao ponto

Se quiser guardar só o essencial, é isso:

1. Converta tudo em uma única polilinha (EDITARP + Juntar)
2. Vá para o ambiente 3D
3. Use Extrusão, Polissólido ou Empurrar/Puxar
4. Defina uma altura maior que zero
5. Verifique se não há falhas na geometria

Acelere esse processo e evitar anos de tentativa e erro, vale conhecer o treinamento completo:

Veja Também: Aprenda AutoCAD e Destaque-se na Engenharia

---

Fontes: Autodesk.
