O AutoCAD é um software de desenho assistido por computador (CAD) que permite a criação de desenhos técnicos precisos em 2D e 3D. Esse programa é amplamente utilizado na engenharia para projetar e documentar projetos de diversos campos. E entre as suas vantagens estão a alta precisão, a eficiência, a facilidade de compartilhamento e a possibilidade de documentação completa de todas as informações necessárias para o projeto.

Em suma, o AutoCAD é essencial para o sucesso de projetos de engenharia que necessitam de desenhos técnicos precisos e bem documentados. Conheça, a seguir, conceitos e comandos básicos do programa!

PUBLICIDADE

CONTINUE LENDO ABAIXO

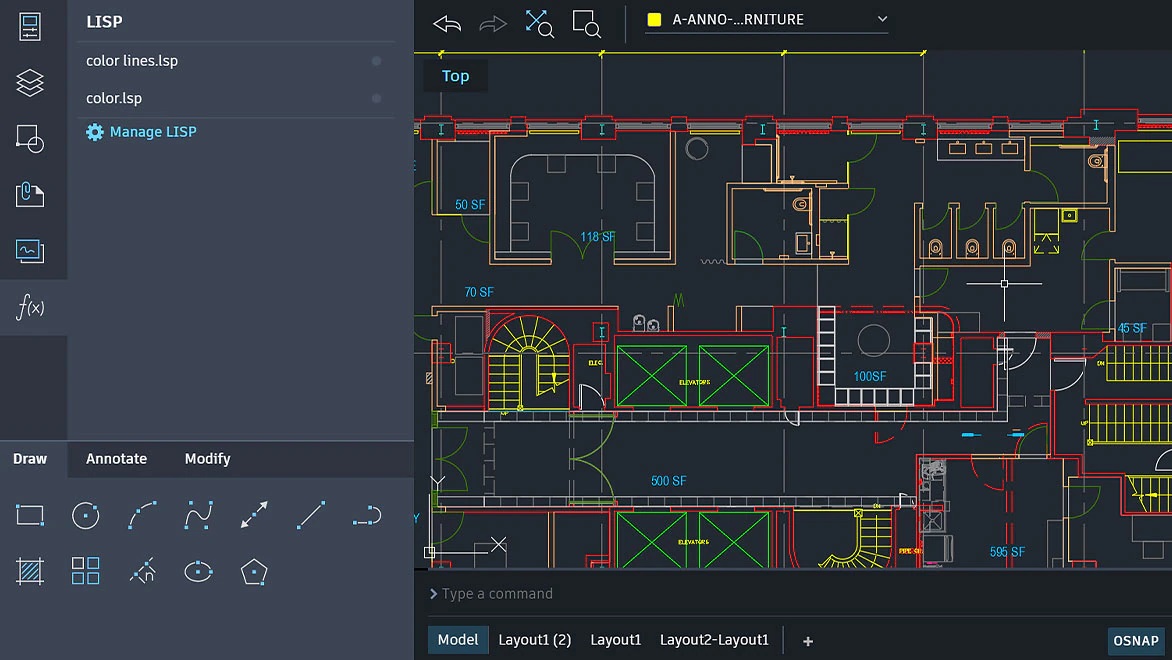

Autocad - comandos
Imagem reproduzida de Autodesk

Conceitos básicos relacionados

  • CAD - A sigla CAD vem do inglês "Computer Aidded Design" que significa Desenho Assistido por Computador. Na verdade, são programas (softwares) para computador específicos para geração de desenhos e projetos.
  • CAE – “Computer Aidded Enginner” – é uma etapa que realiza em “protótipos”, exercer em desenhos virtuais as cargas e esforços cuja tal peça vai sofrer em seu trabalho ou sua utilização.
  • CAM - A sigla CAM também vem do inglês "Computer Aidded Manufacturing" que significa Fabricação Assistida por Computador. Esse é um passo posterior ao CAD, (na Mecânica) se caracteriza pela geração de códigos específicos interpretáveis por máquinas operatrizes utilizadas na fabricação de peças.
  • GIS – (Geografic Information Sistem) Sistema de geoprocessamento – Sistema para processar e gerar imagens cartográficas, mapeamento e elaboração de bases cartográficas e bancos de dados.
  • Tela de abertura – nesta tela nos é solicitado intervir de modo a escolher o sistema de medidas a ser trabalhado no AutoCAD. No Brasil, é bastante comum o uso do sistema métrico.
  • A tela gráfica – Após escolhermos o sistema de medidas, o AutoCAD conclui o processo de inicialização e fica disponível para as entradas de comandos via teclado ou desenhos por meio do teclado. Antes de prosseguirmos aos comandos iniciais, é interessante observarmos que após a digitação de um comando, é imprescindível que a tecla seja pressionada, para efetivação.

Comandos básicos do AutoCAD

  • Ctrl+G: possui a função de alternar a grade;
  • Ctrl+E: possui a função de percorrer planos que são isométricos;
  • Ctrl+F: altera os snaps do objeto que está em execução;
  • Ctrl+ H: alterna ou selecciona estilo;
  • Ctrl+Shift+H: alterna e oculta paletas;
  • Ctrl+I: alterna as coordenadas;
  • Ctrl+Shift+I: alterna a inferência de restrições;
  • Ctrl+0: tem a função de limpar a tela;
  • Ctrl+1: abre a paleta de propriedades;
  • Ctrl+2: abre a paleta do Design Center;
  • Ctrl+3: abre a paleta de ferramentas;
  • Ctrl+4: abre a paleta do conjunto de folhas;
  • Ctrl+6: acessa o gerenciador de conexões a BD (banco de dados);
  • Ctrl+7: abre a paleta gerenciador de conjunto de revisões;
  • Ctrl+8: abre o QuickCalc;
  • Ctrl+9: seleciona a linha de comando;
  • Ctrl+N: abre um novo desenho;
  • Ctrl+S: salva determinado desenho;
  • Ctrl+P: abre a caixa de diálogo “Plotar”;
  • Ctrl+Page Up: migra para a guia anterior no desenho atual;
  • Ctrl+Page Down: migra para a próxima guia no desenho atual;
  • Ctrl+Q: sai do software;
  • Ctrl+Shift+S: salva o desenho como;
  • F1: exibe ajuda;
  • F2: alterna tela de texto;
  • F3: alterna modo de snap do objeto;
  • F5: alterna plano isométrico;
  • F6: alterna o UCS dinâmico;
  • F8: alterna o modo ortogonal;
  • F9: alterna o modo de snap;
  • F10: alterna o modo polar;
  • F11: alterna o rastreamento de snap do objeto;
  • F12: alterna o modo de entrada dinâmica;
  • Ctrl+A: seleciona todos os objetos;
  • Ctrl+C: copia objeto;
  • Ctrl+K: insere hiperlink;
  • Ctrl+X: corta objeto;
  • Ctrl+Shift+V: cola dados como bloco;
  • Ctrl+[: cancela comando atual;
  • Ctrl+Z: desfaz a última ação.

Comandos avançados do programa

  • A, ARC: desenha arcos (atenção: considere o sentido anti-horário para o desenho dos arcos);
  • ADC, ADCENTER: abre o AutoCAD DesignCenter (ADC), semelhante ao Explorador do Windows, é uma janela com uma interface intuitiva no qual pode pesquisar os conteúdos dos desenhos.
  • AA, AREA: calcula a área e o perímetro de figuras definidas por pontos ou por polilinhas;
  • B, BLOCK: cria um “bloco” com as entidades selecionadas;
  • BR, BREAK: realiza a quebra de linhas, polilinhas, círculos ou arcos em um, ou mais pontos;
  • C, CIRCLE: desenha círculos pelo centro e raio;
  • CP, COPY: copia uma entidade ou um grupo de entidades selecionadas de um ponto base para um ponto final;
  • DI, DIST: informa a distância entre dois pontos;
  • DIV, DIVIDE: divide uma entidade em segmentos iguais;
  • E, ERASE: apaga uma entidade ou um grupo de entidades que forem selecionadas;
  • EX, EXTEND: estende uma linha, polilinha ou arco na direção desejada;
  • F, FILLET: faz a união das pontas de duas linhas, polilinhas ou arcos;
  • L, LINE: desenha linhas simples;
  • LE, QLEADER:  cria setas de chamada para comentários;
  • LS, LIST: Fornece uma lista das características de uma entidade, como layer, cor, área, etc.;
  • M, MOVE: alterna a localização das entidades selecionadas.

Atalhos essenciais

  • Q: salva o desenho atual;
  • Z: aumenta ou diminui o zoom;
  • W: grava objetos em um bloco;
  • S: Estica os objetos cruzados por uma janela ou por um polígono de seleção;
  • X: quebra um objeto composto em seus diversos objetos componentes;
  • E: Remove objetos de um desenho;
  • D: cria e modifica estilos de cota;
  • C: cria um círculo;
  • R: atualiza a exibição;
  • F: arredonda arestas de objetos;
  • V: salva e restaura vistas nomeadas;
  • T: cria um objeto de texto com múltiplas linhas;
  • G: cria ou gerencia conjuntos salvos de objetos;
  • H: preenche uma área delimitada ou objetos selecionados;
  • J: une objetos similares para formar um objeto único;
  • M: move objetos por distância e direção especificadas;
  • N: cria um novo desenho;
  • I: insere um bloco ou determinado desenho no desenho atual;
  • O: cria círculos concêntricos;
  • P: adiciona um parâmetro com alças a uma definição de bloco dinâmico.

Veja Também:


Fontes: Educa Mundo, Clube do AutoCad, Autodesk, UOL, CAU.
