O que é e como instalar o DPS?

por Redação 360 | 03/05/2024
Imagem reproduzida de Ilumisul
Engenharia 360

DPS é a sigla para Dispositivo de Proteção contra Surtos, um equipamento projetado especialmente para a proteção de eletrodomésticos e outros eletrônicos contra picos de tensão transitórios, também conhecidos como surtos de tensão.

A saber, esses picos podem ser causados por diversos fatores, como raios, quedas de energia, falhas na rede elétrica e até mesmo a ligação e o desligamento de grandes equipamentos, que, se não controlados, podem comprometer o patrimônio e segurança das pessoas. Continue lendo este artigo do Engenharia 360 para saber mais!

PUBLICIDADE

CONTINUE LENDO ABAIXO

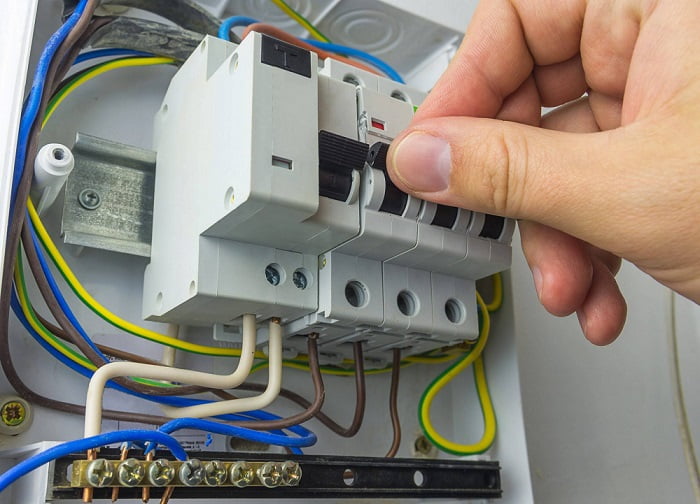

DPS - Dispositivo de Proteção contra Surtos
Imagem reproduzida de qualidadeonline's Blog

Entendendo o surto elétrico

Hoje, as atividades que exercemos no dia-a-dia dependem demais de energia elétrica. Por isto, é ainda mais importante a proteção contra surtos elétricos em toda instalação elétrica, seja ela residencial, comercial ou industrial.

A história a criação do DPS começou com a necessidade de proteger as instalações elétricas contra surtos elétricos causados por raios e outras fontes de sobretensões transitórias. Esta tecnologia, ao longo do tempo, foi sendo aprimorada e agora pode lidar com uma maior variedade de situações, incluindo sobretensões induzidas por descargas atmosféricas indiretas e sobretensões próximas a equipamentos conectados à rede elétrica.

Então, resumindo, o surto elétrico é um fenômeno que ocorre quando uma corrente intensa flui por um circuito, causando danos graves a equipamentos nesses picos de tensão transitórios.

Funcionamento do DPS

O Dispositivo de Proteção contra Surtos é projetado para responder rapidamente quando é detectado um aumento repentino de tensão. Em tais situações, ele muda rapidamente - questão de nanossegundos - de um estado de alta resistência (isolação) para um estado de baixa resistência (condução). Desse modo, é criado um caminho para corrente excessiva fluir para a terra, sendo desviado dos equipamentos eletrônicos conectados ao circuito.

PUBLICIDADE

CONTINUE LENDO ABAIXO

Vale destacar que, durante a operação normal, o DPS fica em estado de “standby”, mas, ainda assim, monitorando a tensão elétrica. Seu estado muda a partir da detecção da tensão de disparo. Depois que o surto é desviado, o dispositivo volta ao estado original.

DPS - Dispositivo de Proteção contra Surtos
Imagem reproduzida de Anderson Leite via LinkedIn

Instalação

A pergunta que fica é: quando usar o DPS? Bem, dentro de casa, por exemplo, em computadores, TVs, sistemas de jogos e eletrodomésticos. Já em comércios e indústrias, fazendo proteção de máquinas. E não podemos nos esquecer dos sistemas de energia renovável, e redes de telecomunicações e dados, que podem se beneficiar demais do uso de DPS por serem vulneráveis a surtos de tensão.

Para a instalação de DPS, deve-se consultar a NBR-5410. Ela indica, que esses dispositivos devem ser instalados sempre que houver entrada de energia por ramal aéreo (comum em casas e prédios de apartamentos) e sempre que a localização for em região com alto índice de descargas atmosféricas.

Veja Também: Definição de circuitos elétricos: o que são, elementos e tipos

PUBLICIDADE

CONTINUE LENDO ABAIXO

Diferentes classes de DPS

Os DPS podem ser classificados em três tipos principais, com base em suas características de desempenho e no tipo de aplicação para a qual são destinados. Veja quais são:

  • Classe I: Dispositivos capazes de drenar correntes parciais geradas por raios. Recomendado para áreas urbanas periféricas e rurais, expostas a descargas atmosféricas diretas.
  • Classe II: Dispositivos que protegem contra correntes induzidas por descargas atmosféricas indiretas em edifícios.
  • Classe III: Dispositivos instalados próximo a equipamentos conectados à rede elétrica, de dados ou telefônica, fornecendo proteção adicional.
DPS - Dispositivo de Proteção contra Surtos
Imagem reproduzida de Produtel

Observação: No mercado, é possível encontrar DPS varistores, supressores de tensão de diodo, à base de centelhadores de gás ou híbridos.

Escolha do DPS ideal

Ao escolher um DPS, é importante considerar diversos fatores. A começar pela localização geográfica, avaliando se a região sofre com ocorrências de tempestades e vulnerabilidade do sistema elétrico a surtos de tensão. Depois, o tipo de sistema disponível, se é monofásico, bifásico ou trifásico.

Na sequência, a corrente que os modelos encontrados no mercado são capazes de suportar e dissipar de forma eficiente - que deve ser compatível com a demanda da sua instalação elétrica. E onde se pode instalar no quadro de entrada, quadro de distribuição ou perto dos equipamentos a serem protegidos.

DPS - Dispositivo de Proteção contra Surtos
Imagem reproduzida de Token Engenharia

Veja Também:


Fontes: Token Engenharia.
