A cortina de contenção é uma técnica de engenharia essencial nas obras modernas, utilizada para estabilidade e segurança de escavações e construções. Nesse caso, é construída uma estrutura com estacas estrategicamente posicionadas para conter o solo natural, como uma barreira de sustentação, permitindo a viabilidade de obras subterrâneas, evitando o deslocamento de terra e rupturas. Continue lendo este artigo do Engenharia 360 para saber mais!

Em que situação é utilizada a cortina de contenção?

A aplicação da cortina de contenção na engenharia abrange uma ampla variedade de projetos na construção civil, contribuindo para a otimização de espaços e a segurança dos trabalhadores, bem como de estruturas vizinhas.

PUBLICIDADE

CONTINUE LENDO ABAIXO

Imagine a situação em que precisamos realizar uma obra de Engenharia Civil grandiosa. Para que ela seja resistente e durável, precisa ser erguida em solo firme. Mas, ao escavarem, o equilíbrio natural ou geológico desse solo se rompe, colocando em risco a integridade do projeto. O que você faz? Desiste do plano? Não! É aí que entra a solução da cortina de contenção.

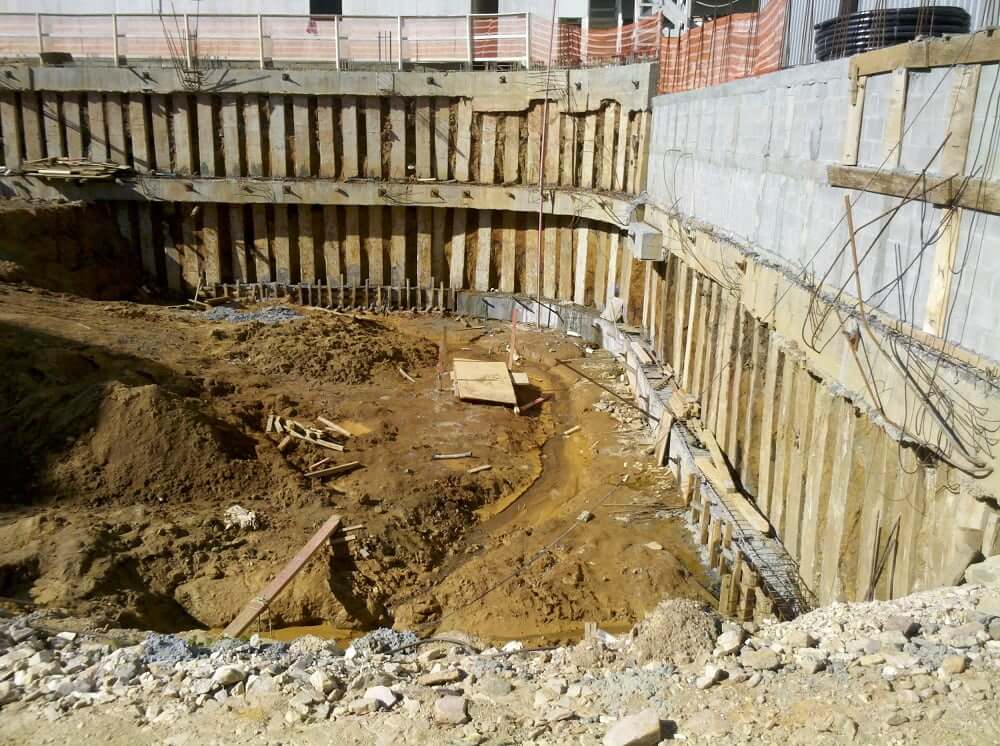

engenharia de cortina de contenção
Imagem reproduzida de APL Engenharia

É claro que a execução dessa estrutura vai exigir um planejamento altamente detalhado, incluindo documentos arquitetônicos, relatório de sondagens, desenho de locação de estacas e mais. Fora isso, a execução precisará ser monitorada aos mínimos detalhes. Para o sucesso da empreitada, é melhor contar com profissionais qualificados (incluindo os engenheiros) e equipamentos adequados!

A estrutura criada deverá resistir a empuxos de terreno, impedindo deslocamentos e garantindo a estabilidade do conjunto. Vale destacar que a construção de cortinas de contenção geralmente envolve cravação ou perfuração de estacas, exigindo estudo, análises e testes rigorosos de engenharia, como o ensaio de integridade física.

Nota: A cortina de contenção não é indicada para solos com baixa resistência mecânica, fracos organicamente ou nos que apresentam rochas muito duras.

PUBLICIDADE

CONTINUE LENDO ABAIXO

Quais as vantagens das cortinas de contenção?

Além de proporcionar estabilidade e segurança, a cortina de contenção oferece outras vantagens, incluindo:

  • Versatilidade: Pode ser utilizada em diversos tipos de projetos, desde obras subterrâneas até escavações profundas.
  • Redução de custos e agilidade na construção: Sua rápida execução e baixo custo a tornam uma solução econômica e eficiente.
  • Sustentabilidade: Reduz o consumo de materiais e o impacto ambiental da obra.

Quais os tipos de estacas para obras de contenção?

Existem diferentes tipos de soluções executivas para a construção de obras de contenção. Escolher entre um ou outro vai depender das condições de terreno e necessidades de projeto, considerando os materiais disponíveis, as cargas a serem suportadas e as condições de terreno.

Aliás, as verificações de segurança relacionadas às necessidades em projetos de contenções são separadas em dois grupos: as verificações de Estados Limites de Serviço (ELS) e as de Estados Limites Últimos (ELU).

As estacas para cortinas de contenção podem ser moldadas in loco ou pré-moldadas. As cortinas de estacas moldadas in loco adaptam-se melhor às particularidades do terreno. As pré-moldadas são mais robustas, cravadas no solo com mais precisão e força. E não podemos deixar de citar as cortinas atirantadas, para solos mais desafiadores; são o reforço perfeito, unindo estacas com tirantes que distribuem os empuxos de forma harmônica.

PUBLICIDADE

CONTINUE LENDO ABAIXO

Como são construídas as cortinas de contenção?

Etapa 1: Execução

Neste ponto do texto, vale esclarecer que existem diversos tipos de contenção, como solo grampeado, muros de arrimo, terra amarrada, gabiões, cortina atirantada, aterro reforçado, crib-walls, retaludamento e cortina de contenção. Mas, aqui, estamos detalhando somente as cortinas de contenção.

A execução das cortinas de contenção segue um processo rigoroso, que inclui a preparação do terreno, a execução das estacas e a realização da escavação conforme o projeto definido. Atenção: a garantia da estabilidade estrutural é primordial em todas as etapas!

  • Instalação das estacas: As estruturas são firmemente colocadas no solo através de golpes precisos, resultando em uma harmonia de elementos essenciais. Elas são solidarizadas por meio de vigas de amarração. Os critérios para a escolha dos métodos de cálculo dos empuxos laterais provocados pelo solo sobre as estacas de contenção podem ser realizados por métodos bem distintos entre si.
  • Preparação e construção: O processo de moldagem no local avança conforme o solo é perfurado e as estacas são preenchidas com concreto, formando assim uma estrutura resistente.

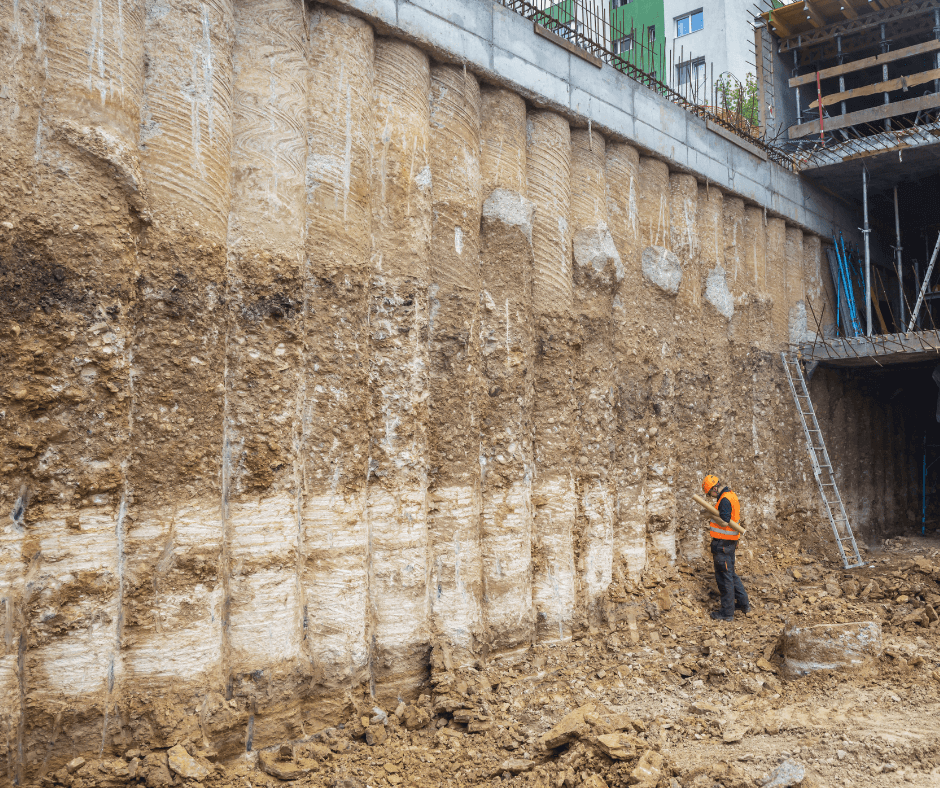

engenharia de cortina de contenção
Imagem reproduzida de Jakub Nowikowisk (Linkedin) via Prof Rangel Lage (Facebook)

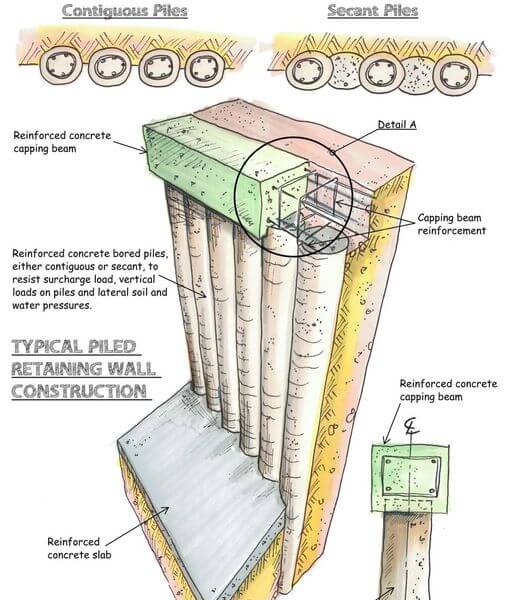

engenharia de cortina de contenção
Imagem reproduzida de HLN Engineering

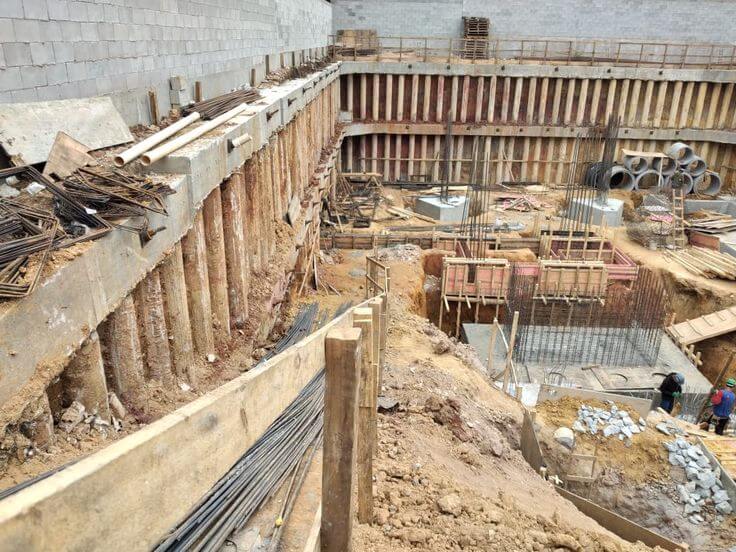

engenharia de cortina de contenção
Imagem reproduzida de Sibrape Fundações

Etapa 2: Análise e verificação

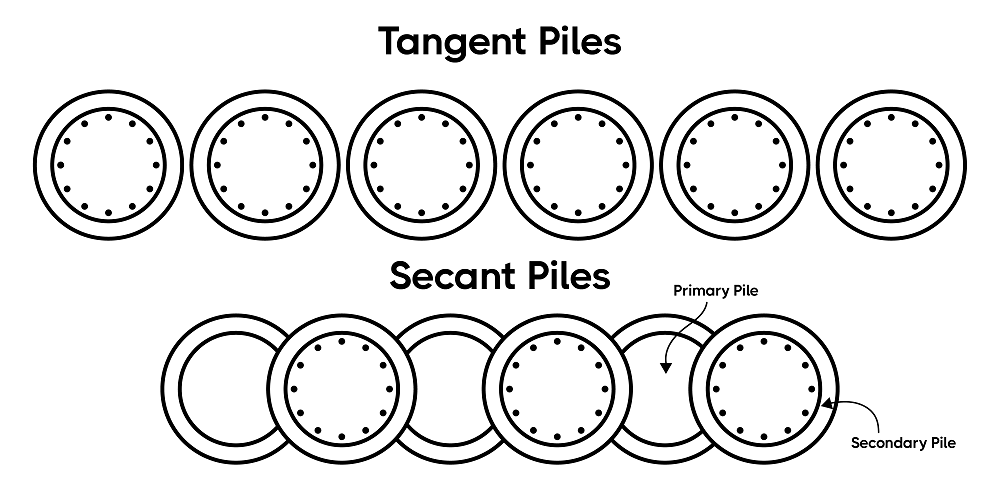

O espaçamento, diâmetro e a disposição das estacas é consequente das cargas que elas devem suportar e podem ser espaçadas, tangentes ou secantes.

Em relação à segurança estrutural, devem ser observadas as seguintes normas:

  • NBR 8681: Ações e Segurança nas estruturas;
  • NBR 6118: Projeto de estruturas de concreto;
  • NBR 8800: Projeto e Execução de estruturas de aço.

Especialmente o dimensionamento de uma cortina de contenção envolve diversas fases de verificação, incluindo:

  • Deslizamento e tombamento: A estrutura é minuciosamente examinada para garantir que resistirá a qualquer movimento indesejado.
  • Capacidade de carga: A capacidade da cortina de suportar os empuxos do solo é meticulosamente calculada.
  • Estabilidade global: A estabilidade da estrutura como um todo é rigorosamente avaliada, garantindo a segurança da obra.

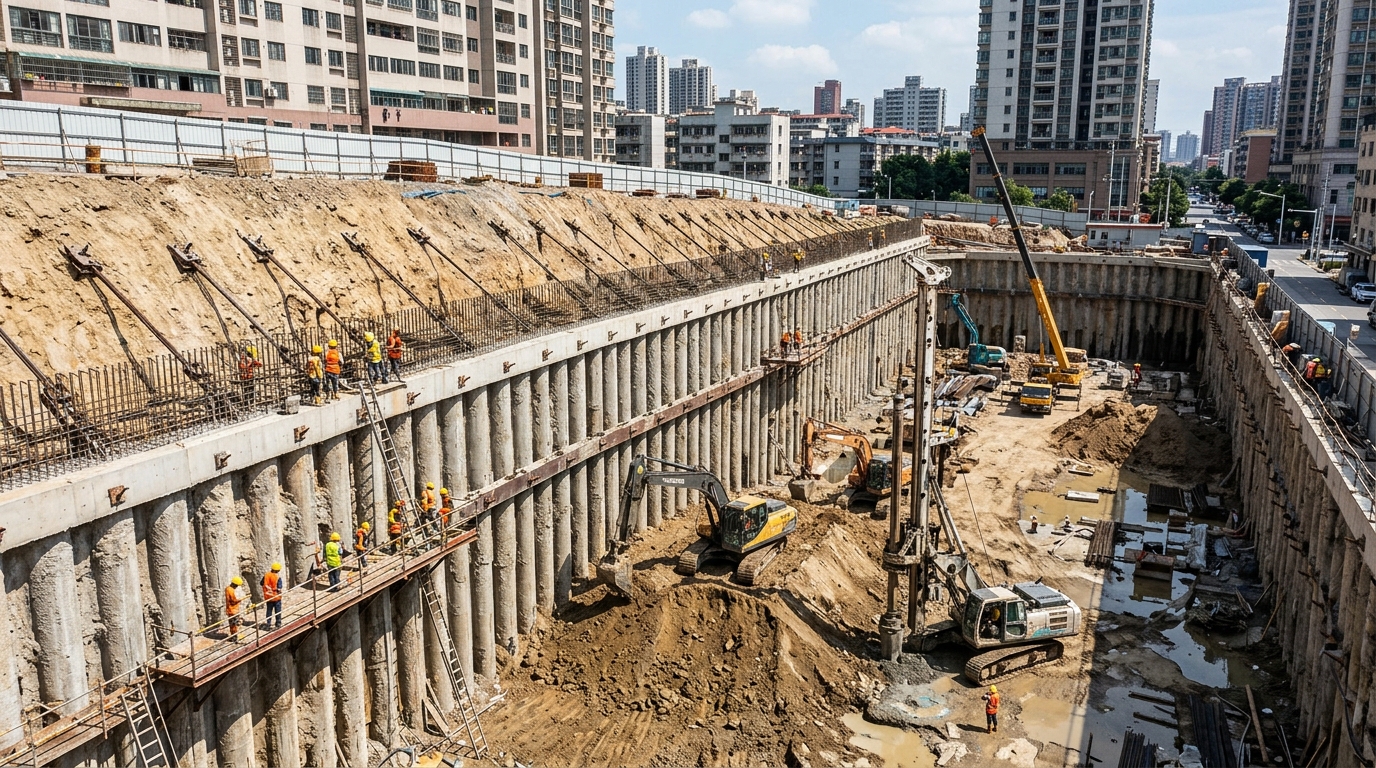

engenharia de cortina de contenção
Imagem reproduzida de Rosilene Guido Pereira em Pinterest

Quais são as possíveis causas de rupturas de sistemas de contenção?

Vários fatores podem influenciar as estruturas de contenção, como tensões excessivas no sistema de suporte, sobrecarga dos materiais envolvidos (como esforços de flexão na cortina), cargas nas estacas superando limites de flambagem, falta de ancoragem adequada, resistência ao cisalhamento do solo no fundo da escavação insuficiente para garantir estabilidade global, possibilidade de liquefação do solo (fenômeno de areia movediça) e risco de ruptura hidráulica devido a elevadas pressões hidrostáticas sem possibilidade de drenagem adequada.

Nota: É essencial considerar a presença ou não de água no canteiro de obras, pois isso pode influenciar diretamente no desempenho da estrutura de contenção. Pode ser imprescindível um sistema de drenagem.

Enfim, seria possível afirmar que a técnica cortina de contenção permite, com sua versatilidade, eficiência e sustentabilidade, que possamos executar com segurança e viabilidade obras com projetos mais complexos. Mais do que isso, quando bem executada, é praticamente uma obra de arte da engenharia. Se você conhece um bom exemplo de cortina de contenção, compartilhe conosco na aba de comentários!
